- 产品名称：QY-SKC16数控车床装调实训台FANUC 0I MATE-TD
- 产品型号：QY-SKC16
- 产品价格：
QY-SKC16数控车床装调实训台FANUC 0I MATE-TD
文章来源：
一、产品简介
QY-SKC16数控车床实训设备适合于职业院校数控机床装调维修技能比赛和职业院校的数控装调维修专业、数控加工专业、机电一体化专业的教学与实训，设备采用模块化结构，通过不同的组合，可以完成数控机床的电气装调、系统调试、数控机床功能部件机械几何精度检测及维护维修等实训项目。
实训设备是由FANUC 0I MATE-TD数控系统，机床电气控制接口板、主轴变频调速实验板、交流伺服驱动器及伺服电机、输入输出模块、四工位刀架、低压电气元件的原理和接线、编程及机械等组成。
实训台将所配数控系统的精髓，用最直观的方法展示给用户，使用户能最大限度的参与并获得深切的体会以达到融会贯通的效果。
实训台采用方便拆卸的方案设计，使得用户在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象。
实训台内容丰富；数控系统、伺服单元、逻辑控制、低压电器、电机等
实训台配有：自动刀架1台、主轴电机与编码器1套、冷却泵1台、伺服电机2台、十字滑台（二坐标）1台及限位开关和机床零点、光栅尺等。
二、技术参数：
1、输入电源：AC380V（三相四线制）、50HZ
2、故障考核36项
3、工作环境：温度-20℃±40℃
4、整机容量：≤2kVA；
5、电气控制单元尺寸：长×宽×高（mm）=800mm×600 mm×1800 mm；
6、电气安装单元尺寸：长×宽×高（mm）=800mm×600 mm×1800 mm；
7、十字滑台单元尺寸：长×宽×高（mm）=660mm×660mm×370mm；
三、基本实验实习项目
实验一 数控车床电气综合实验装置电源控制
实验二 FANUC 0i数控系统的操作、接口实验
实验三 变频器变频调速实验（系统控制）
实验四 四工位自动刀架实验
实验五 X轴伺服电机驱动控制实验
实验六 Z轴伺服电机驱动控制实验
实验七 二坐标正负超程限位、零点实验
实验八 手轮（手摇脉冲发生器）实验
实验九 车床数控系统控制螺纹加工实验
实验十 数控车床系统通讯实验
实验十一 数控车床PMC编程与连接实验
实验十二 数控车床电气综合安装
实验十三 PMC用户程序的设计
实验十四 PMC用户程序的调试
实验十五 数控车床NC参数调试（－）
实验十六 数控车床NC参数调试(二)
实验十七 数控车床丝杆反向间隙补偿
实验十八 数控车床丝杆螺距补偿
实验十九 数控车床机械拆、装实验
实验二十 数控车床机械、电气联调实验
实验二十一数控车床平面与垂直度的测量与调整实验
四、设备功能说明
数控车床实训设备由电气控制单元、电气安装实训单元、数控机床功能部件等组成。
1、电气控制单元功能说明：
电气控制单元主要包含数控系统、进给驱动、主轴单元、PMC单元，刀架控制电路、冷却控制电路、接口单元、保护电路、电源电路等组成。该单元包含完整的数控车床电气控制部分，内嵌有数控机床智能化考核系统，以及接口转换单元，可以直接与数控机床功能部件进行连接用于真实的电气调试与维修实训；也可以通过接口转换单元和电气安装实训单元连接完成对数控机床功能部件的调试。立式结构符合真实的数控电气安装环境，器件布局与实际机床一致，符合GB/T5226.1-1996标准，可以更贴合实际岗位要求进行技能训练。
配置的智能化故障维修系统通过产生故障、故障分析、故障诊断、线路检查、故障点确定等过程训练学生数控机床维修能力，配合计算机软件可以进行学生登录、自动评分、成绩统计等方便的实训结果评价功能，还可以通过网络连接进行数控技术的应知考核，大大减轻教师的故障设定、评分、统计等工作量，是一套集实施、检查、评估于一体的数控技术教育装备。
2、电气安装单元功能说明：
电气安装实训单元主要是针对数控机床电气安装技能反复训练的需要而设计的，包含PMC接口单元，刀架控制电路、润滑控制电路、冷却控制电路、接口单元、保护电路、电源电路等组成，电气安装板采用可以反复使用的网孔板结构，通过接口转换单元和电气控制单元进行连接，完成对数控机床功能部件的调试。
电源部分设置漏电开关和缺相保护电路，在发生漏电、短路、缺相、设备保护电路自动动作。
3、数控机床功能部件单元说明：
数控机床功能部件单元选择的是具有代表性的两轴精密十字滑台，该部件采用同真实机床完全相同的机械结构，主要是为解决数控机床机械拆装项目的实训难而特别设计的，在传统的数控机床机械拆装实训中，一般采用真实机床来进行机械拆装训练，其教学成本高、损耗大，机床部件重导致拆装难度大、精度恢复不易等实际难题，很难开展全员的拆装与精度检测实训，该十字滑台是提炼了真实机床在拆装过程中的核心技能，即学生主要是拆装传动部件，例如滚珠丝杆、直线导轨、联轴器、伺服电机等，该设备是把这些部件集成到一台十字滑台上进行练习，这样既节约了成本，又训练了核心技能，为了保证精度与刚性，十字滑台模块整体为高刚性的铸铁结构，采用树脂砂造型并经过时效处理，确保长期使用的精度，导轨采用直线导轨，直线导轨安装采用与真实机床安装相同的压块结构进行固定；轴承采用成对的角接触轴承；结构上采用模块化，下装有滑轮，可以自由移动，可以完成机械传动部件中的丝杆、直线导轨、丝杆支架的拆装实训及导轨平行度、直线度、双轴垂直度等精密检测技术的实训，完成机电联调与数控机床机械装配核心技能的训练，完成螺距补偿、反向间隙补偿等实训项目。

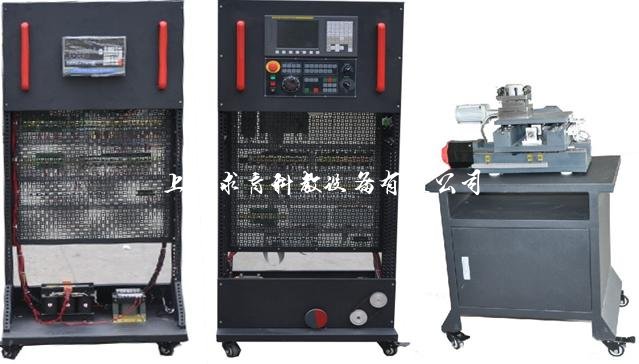

668型0I mate TD数控车床装调实训设备、电气控制单元
五、配置清单
| 序号 | 材料名称与规格型号 | 数量 | 单位 |
| 1 | 数控系统（采用FANUC 0I MATE TD） | 1 | 台 |
| 2 | 电气控制单元（采用铁质钣金喷塑结构） | 1 | 台 |
| 3 | 十字滑台（二坐标）带桌子 | 1 | 套 |
| 4 | 手摇脉冲发生器（手轮）（安装在面板上） | 1 | 台 |
| 5 | 四工位刀架 | 1 | 台 |
| 6 | 冷却泵电机 | 1 | 台 |
| 7 | 三相交流伺服电机（BIS系列）(安装在二坐标上) | 2 | 台 |
| 8 | 交流伺服单元（BIS系列，安装在网孔板上） | 2 | 台 |
| 9 | X、Z轴正负限位、机床回零开关（安装在二坐标上） | 2 | 只 |
| 10 | 欧姆龙变频器（安装在网孔板上） | 1 | 台 |
| 11 | I/O板（安装在网孔板上） | 1 | 块 |
| 12 | 分线器(FS-50BB) （安装在网孔板上） | 1 | 只 |
| 13 | 输出继电器板（安装在网孔板上） | 1 | 只 |
| 14 | 光栅尺（安装在二坐标上） | 2 | 只 |
| 15 | 光栅尺数显表（安装在电气安装单元上） | 1 | 只 |
| 16 | 灭弧器31TX1-31A03（安装在网孔板上） | 2 | 只 |
| 17 | 交流接触器CJX1-22（正泰）（安装在网孔板上） | 5 | 只 |
| 18 | 直流继电器MY2N（安装在网孔板上） | 5 | 只 |
| 19 | 断路器DZ47-60（安装在网孔板上） | 4 | 只 |
| 20 | 漏电保护器DZ47LE-16（安装在网孔板上） | 1 | 只 |
| 21 | 智能故障单元（安装在网孔板上） | 1 | 套 |
| 22 | 智能故障通讯口（安装在侧板隔离器的DB25插口上） | 1 | 只 |
| 23 | RS232通讯口（安装在侧板隔离器的DB9插口上） | 1 | 只 |
| 24 | 急停开关（驱动）（安装在副面板上） | 1 | 只 |
| 25 | 工作灯（安装在侧板上） | 1 | 只 |
| 26 | 照明开关（安装在侧板上） | 1 | 只 |
| 27 | 直流24V电源（安装在网孔板上） | 2 | 只 |
| 28 | 650W控制变压器（安装在柜内） | 1 | 台 |
| 29 | 1500W隔离变压器（安装在柜内） | 1 | 台 |
| 30 | 程序锁钥匙（每套2把） | 1 | 套 |
| 31 | CAD/CAM软件光盘 | 1 | 张 |
| 32 | 变频器使用手册 | 1 | 本 |
| 33 | FUANC 0I MATE-TD操作说明 | 1 | 本 |
| 34 | FUANC 0I MATE-TD维修手册 | 1 | 本 |
| 35 | FUANC 0I MATE-TD参数说明 | 1 | 本 |
| 36 | 实训设备指导书 | 1 | 本 |
| 37 | 智能考核模块（含硬件与软件） |
安装单元配置清单
| 序号 | 材料名称与规格型号 | 数量 | 单位 |
| 1 | 电气安装单元（采用铁质钣金喷塑结构） | 1 | 台 |
| 2 | 航空插头 | 13 | 个 |
| 3 | 分线器(FS-50BB) （安装在网孔板上） | 1 | 只 |
| 4 | 输出继电器板（安装在网孔板上） | 1 | 只 |
| 5 | 灭弧器31TX1-31A03（安装在网孔板上） | 2 | 只 |
| 6 | 交流接触器（正泰）（安装在网孔板上） | 5 | 只 |
| 7 | 直流继电器MY2N（安装在网孔板上） | 1 | 只 |
| 8 | 断路器DZ47-60（安装在网孔板上） | 5 | 只 |
| 9 | 漏电保护器DZ47LE-16（安装在网孔板上） | 1 | 只 |
| 10 | 工作灯（安装在侧板上） | 1 | 只 |
| 11 | 照明开关（安装在侧板上） | 1 | 只 |
| 12 | 直流24V电源（安装在网孔板上） | 2 | 只 |
| 13 | 650W控制变压器（安装在柜内） | 1 | 台 |
| 14 | 1500W隔离变压器（安装在柜内） | 1 | 台 |
附件清单
| 序号 | 材料名称与规格型号 | 数量 | 单位 |
| 1 | 剥线钳 | 1 | 只 |
| 2 | 斜口钳 | 1 | 只 |
| 3 | 压线钳 | 1 | 把 |
| 4 | 尖嘴钳 | 1 | 把 |
| 5 | 剪刀 民用型 | 1 | 把 |
| 6 | 十字批 3*50 6*80 | 各1 | 把 |
| 7 | 一字批 3*75 6*80 | 各1 | 把 |
| 8 | 试电笔 氖管式 | 1 | 只 |
| 9 | 万用表 VC890B | 1 | 只 |
| 10 | 方尺 0级大理石300*300 | 1 | 台 |
| 11 | 杠杆百分表 | 1 | 只 |
| 12 | 磁性表座 | 1 | 只 |
| 13 | 橡皮锤 | 1 | 把 |
| 14 | 条式水平仪 | 2 | 个 |
| 15 | FANUC 原装保险丝 A02B－0236－K100 | 2 | 只 |
| 16 | FANUC 原装保险丝 A03B－0815－K001 | 2 | 只 |
| 17 | 熔芯 4A | 20 | 只 |
| 18 | 行程开关（配套） | 4 | 只 |
| 19 | 接线端子 50位 | 1 | 条 |
| 20 | 软线 1.5MM 蓝色1卷、黑色1卷 | 共2 | 卷 |
| 21 | 软线 0.75MM 黑色 | 1 | 卷 |
| 22 | 软线 0.75MM 红色 | 1 | 卷 |
| 23 | 软线 0.75MM 蓝色 | 1 | 卷 |
| 24 | 软线 0.75MM 绿色 | 1 | 卷 |
| 25 | 软线 0.75MM 双色 | 1 | 卷 |
| 26 | 冷压端子 （叉型裸端）SNB1.5-3 | 1 | 包 |
| 27 | 冷压端子 （叉型裸端）SNB2.5-4 | 1 | 包 |
| 28 | 扎带3*120 | 1 | 包 |
| 29 | 号码管 直径2.5MM | 1 | 卷 |
| 30 | 号码管 直径1.5MM | 1 | 卷 |
| 31 | 铝型材电脑桌 | 1 | 台 |
