- 产品名称：JD240数控铣床维修实训考核装置QY-SKC23
- 产品型号：QY-SKC23
- 产品价格：

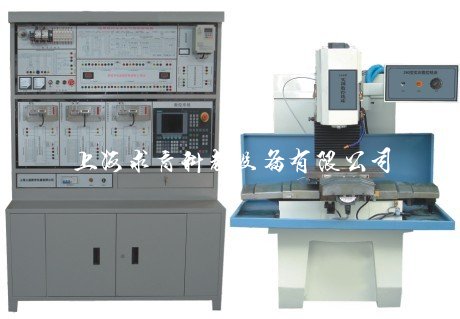

JD240数控铣床维修实训考核装置QY-SKC23
文章来源：
一、产品简介
QY-SKC23数控铣床实训考核装置适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
装置采用开放式结构、模块化设计，以西门子SIEMENS数控系统为实训对象，涉及数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等内容。
二、产品配置
数控铣床综合实训考核装置是由西门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及伺服电机运行及电机输入输出模块、开关电源以及JD-240教学生产两用型数控铣床等组成。
三、实训项目
1. 数控铣床802C系统操作编程实验（配JD240铣床）
2. 主轴变频单元的运行与故障诊断实验
3. 全数字交流伺服电机运行与故障诊断实验
4. 数控铣床电气控制设计与分析实验
5. 数控各单元的连接、控制与故障诊断实验
6. 低压电气元件的原理、性能和接线实验
7. PLC、编程、接线及在数控机床中的应用
8. 数控铣床的冷却与照明及故障诊断实验
9. 数控机床RS232通讯实验
10. 数控机床电子手轮实验
11. 丝杆螺距误差补偿实验
12..数控铣床故障设计排除考核28项
四、JD240型数控实训铣床规格：
|
主轴钻夹头装夹范围 |
3、4、6、8、12mm |
|
主轴转速范围 |
150－5000rpm |
|
主电动机功率 |
0.55kw |
|
工作台面积（长X宽） |
400mm×240mm |
|
工作台三向行程（X、Y、Z） |
400×200×250mm |
|
T型槽数及宽度 |
3×12mm |
|
重复定位精度 |
0.005 mm |
|
机床外形尺寸：长×宽×高 |
1120×1170×1500mm |
|
重量 |
500kg |
五、技术性能：
1、输入电源：三相四线制380V交流电源。
2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；
3、工作环境：温度-10℃–+40℃
4、整机功耗：＜3KW 5、考核柜尺寸：1370×600×1890mm
