一、产品特点

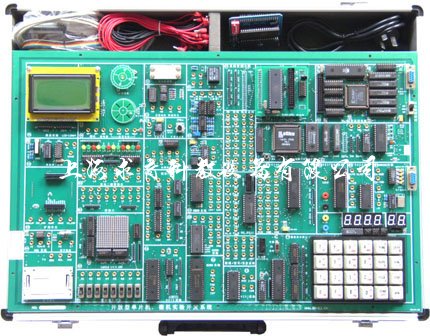

QY-JXSY38实验箱是集51、96、8088三大系列CPU于一体的三合一实验系统，内置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，无总线开关切换，自动识别CPU的类型。
仿真器配置：
实验仪配置51/96通用单片机仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。也可选配Keil-C仿真器，支持Keil-C软件。在线仿真、在线编程下载，自动识别,无需开关切换，用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。
仿真C8051F单片机（SOC）：
可对嵌入式系统C8051F单片机（SOC）实验、开发的。
仿真AVRATMEGA16单片机：
选配JTAG-ICE仿真系统，可对AVR系统ATMEGA16单片机实验、开发的。
实验箱支持EDA开发，通过选配EDA扩展卡，实现EDA和单片机两合一，可分别控制实验电路。实验电路单元独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。
装置可以在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。
装置可以联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；也可以脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的55个实验程序完成实验。另配有Labview虚拟仪器实验例程
二、产品配置
硬件：
（1）开发系统组成：由8088实验开发系统作为基板,51/196/C8051F/AVR/EDA/ARM等为插卡，免除了数据选择开关,减少了插卡引脚,提高了机器性能,使操作更方便，主机自动识别CPU类型,自动切换不同CPU的三总线连接,使用极其方便。系统控制芯片为Lattice1032，64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
（2）输入/输出：128*64LCD图文电路（或字符式1602LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/输出电路，排针∕锁紧孔转接口、16*16LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；
（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；
（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展模块。
（6）可选配逻辑分析仪
（7）选配上本公司的无线下载模块就能实验无线下载调试,还可进行无线实验,蓝牙实验
软件：
系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。
电源：
系统内置高性能直流稳压电源。
插孔
系统采用锁紧式镀金大孔座，既美观大气，又接触可靠、方便实验连接。
机箱：
系统配置轻便铝合金箱子作为实验仪机箱,色泽造型高雅气派,箱体牢固可靠,不变形，重量轻,绝缘安全性能好,开关箱盖方便可靠，外型美观。
三、实验项目：
（一）51单片机实验
软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255A、B、C口输出方波实验；
（6）8255PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
（12）通用打印机实验；（打印机选配☆）
（13）微型打印机打印字符、曲线、汉字实验；（打印机选配☆）
（14）I2C储存卡读写实验；
（15）继电器控制实验；
（16）步进电机控制；
（17）8253方波实验；
（18）小直流电机调速实验；
（19）16*16LED点阵显示实验；
（20）128*64LCD液晶显示实验；
（21）8250可编程异步通讯接口实验（自发自收）；
（22）8251可编程通讯接口实验（与PC机）；
（23）单片机RS232/485串行发送实验（双机通讯）；
（24）单片机RS232/485串行接收实验（双机通讯）；
（25）DS18B20单总线温度测量实验
（26）压力实验；
（27）PWM实验
（28）射极跟随器
（29）看门狗实验
（30）串并转换实验（74LS164）
（31）并串转换实验（74LS165）
（32）查询式键盘实验（选配）
（33）红外线遥控收发实验
（34）LM331V/F、F/V实验
（35）138译码实验
（36）串行EEPROM93C46读写实验
（37）I2CAT24C02读写实验
（38）TLC549串行A/D转换实验
（39）TLC561510位D/A串行转换实验
（40）PCF8563I²C日历时钟实验
（41）日历时钟DS12887控制实验（选配）
（42）语音芯片ISD1730控制实验（录音）
（43）语音芯片ISD1730控制实验（放音）
（44）CAN总线通讯接口实验（选配）
（45）以太网TCP/IP协议接口实验（选配）
（46）USB2.0通讯接口实验（选配）
（47）非接触式IC卡模块实验(选配)
（48）电子音乐实验
（二）96单片机实验
软件实验
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)数字区传送子程序
(5)数据排序实验
(6)查找相同个数
(7)无符号双字节快速乘法子程序
(8)多分支程序
硬件实验
(1)P1口亮灯实验
(2)P1口转弯灯实验
(3)P2.6口输入，P1口输出
(4)工业顺序控制
(5)8255A、B、C口输出方波
(6)8255PA口控制PB口
(7)8255控制交通灯
(8)简单I/O扩展
(9)A/D转换实验
(10)D/A转换实验
(11)8279键盘显示实验
(12)通用打印机☆
(13)继电器控制
(14)8253方波
(15)步进电机控制
（三）8086微机实验
软件实验：
（1）二进制多位加法实验
（2）二进制转换为BCD码实验
（3）BCD码转换为二进制码
(4）十进制数的BCD码相减运算
（5）内存清零实验
（6）数码显示实验
（7）求最大数和最小数
（8）数据块传送实验
（9）分支程序设计。
硬件实验：
（1）A/D转换实验
（2）D/A转换实验（一）
（3）D/A转换实验（二）
（4）8255A并行口实验（一）
（5）8255A并行口实验（二）
（6）定时器/计数器实验
（7）8259单级中断控制器实验
（8）串行口发送实验（双机通讯）
（9）串行口接收实验（双机通讯）
（10）小直流电机调速实验；
（11）步进电机控制
（12）继电器控制
（13）存贮器读写实验
（14）电子琴实验
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯
（17）16*16LED点阵显示实验
（18）128*64LCD液晶显示实验
（19）8237DMA传送实验
（20）8250可编程异步通讯接口实验
（21）8279键盘显示实验
（22）温度测量实验
（23）压力测量实验
扩展卡实验（选配）
（1）POD5扩展卡：
40芯锁紧大孔引出，扩展主板以外接口芯片用。
（2）POD1032扩展卡：
主持Lattice公司：ISP1032E芯片实验开发。
（3）POD1C3扩展卡：
主持Atera公司：EP1C3T144芯片实验开发。
（4）POD1C6扩展卡：
主持Atera公司：EP1C6T144芯片实验开发。
（5）模拟组态控制实验：（USB接口）
（6）单片机课程设计实验平台（51选配）
乒乓球游戏设计
抢答器设计
音乐盒的制作
温度巡回检测系统
计算器实验
电子密码锁
超声波测距
汽车倒车雷达
生产线货物自动计数设备
数显频率计实验
