- 产品名称：高频电路通信系统实验箱QY-JXSY44
- 产品型号：QY-JXSY44
- 产品价格：

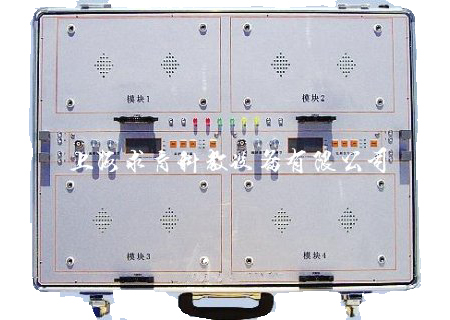

高频电路通信系统实验箱QY-JXSY44
文章来源：
一、产品简介
QY-JXSY44高频通信综合实训系统实验箱包含高频电路、通信原理、光纤通信、程控交换、DSP&FPGA、CDMA、GSM、移动通信等。
二、产品配置
1）低频信号源
| 型号 | DDS低频信号源 | |
| 电源 | +5V/1A、-5V/1A | |
| 显示 | LCD显示 | |
| 性能 | 通道 | 单通道输出 |
| 输出阻抗 | 100Ω、1.5pF | |
| 输出波形 | 正弦、三角、方波 | |
| 输出频率（F） | Fmin = 0.1HZ | |
| Fmax=1MHZ(正弦波) | ||
| Fmax=1MHZ(三角波) | ||
| Fmax=1MHZ(方波) | ||
| 输出幅值（Vp-p） | Vp-p_min=50mV \* MERGEFORMAT 10%Vp-p_max=6 \* MERGEFORMAT 10% | |
| 垂直分辨率 | 10位（1024） | |
| 频率准确度 | \* MERGEFORMAT (1.0% + 1) | |
| 失真 | 典型值 0.5% | |
| 配件 | 20MHZ探头(BNC) | |
2）高频信号源
| 型号 | DDS高频信号源 | |
| 电源 | +5V/1A、-5V/1A | |
| 显示 | LCD显示 | |
| 性能 | 通道 | 单通道输出 |
| 输出阻抗 | 100Ω、1.5pF | |
| 输出波形 | 正弦、三角、方波 | |
| 输出频率（F） | Fmin = 1HZ | |
| Fmax=10MHZ(正弦波) | ||
| Fmax=2MHZ(三角波) | ||
| Fmax=5MHZ(方波) | ||
| 输出幅值（Vp-p） | Vp-p_min=50mV \* MERGEFORMAT 10% Vp-p_max=6 \* MERGEFORMAT 10% | |
| 垂直分辨率 | 10位（1024） | |
| 频率准确度 | \* MERGEFORMAT (1.0% + 1) | |
| 失真 | 典型值 0.5% | |
| 配件 | 20MHZ探头(BNC) | |
3）串口：共四路，每路收、发端已引出
4）模块插座：提供四个模块插座
三、功能模块：
| 产品名称 | 型号 | 功能 |
| 单、双调谐放大模块 | QY-TS-GP1 | 高频电路 |
| 丙类功率放大模块 | QY-TS-GP2 | |
| LC振荡、石英晶体振荡模块 | QY-TS-GP3 | |
| 平衡调幅、二极管包络检波、同步检波模块 | QY-TS-GP4 | |
| 频率调制、相位鉴频器模块 | QY-TS-GP5 | |
| 小功率调频发射模块 | QY-TS-GP6 | |
| 集成混频器模块 | QY-TS-GP7 | |
| 集成锁相环及频率合成模块 | QY-TS-GP8 | |
| 小功率调频接收模块 | QY-TS-GP9 |
四、实现功能：
1. 高频实验系统实验箱
1) 适用范围：
该实验系统适用于大学本、专科电子信息和通信专业《高频电路》课程的实验教学，既可以通过扩展不同的实验模板来完成高频电路单元实验，也可以利用面包板自行开发实验，来达到充分锻炼学生的动手能力和电路设计能力的目的。
2）功能模块：
| 模块名称 | 型号 | 功能 | 备注 |
| 单、双调谐放大模块 | QY-TS-GP1 | 实现回路单、双调谐谐振放大 | 必配 |
| 丙类功率放大模块 | QY-TS-GP2 | 实现回路丙类功率放大 | 必配 |
| LC振荡、石英晶体振荡模块 | QY-TS-GP3 | 作为振荡回路元器件 | 必配 |
| 平衡调幅、二极管包络检波、同步检波模块 | QY-TS-GP4 | 完成幅度调制、解调实验 | 必配 |
| 频率调制、相位鉴频器模块 | QY-TS-GP5 | 完成频率调制、解调实验 | 必配 |
| 小功率调频发射模块 | QY-TS-GP6 | 完成小功率调频发射实验 | 必配 |
| 集成混频器模块 | QY-TS-GP7 | 实现混叠 | 必配 |
| 集成锁相环及频率合成模块 | QY-TS-GP8 | 实现电路的频率合成 | 必配 |
| 小功率调频接收模块 | QY-TS-GP9 | 改变频率有不同的信号输出 | 必配 |
4）实验项目：
实验一 电容反馈三点式振荡器实验
实验二 石英晶体振荡器实验
实验三 单调谐回路谐振放大器及通频带展宽实验
实验四 双调谐回路谐振放大器实验
实验五 变容二极管调频实验
实验六 丙类功率放大器实验
实验七 模拟乘法器的应用（一）— 平衡调幅
实验八 模拟乘法器的应用（二）— 同步检波器
实验九 模拟乘法器的应用（三）— 混频器
实验十 模拟乘法器的应用（四）— 相位鉴频器
实验十一 锁相环及压控振荡器电路实验
实验十二 频率合成电路实验
实验十三 综合实验 — 正弦信号的调频发射、接收
实验十四 系统实验 — 语音信号的调频发射、接收
五、系统特点：
1.模块化的结构：实验母板上的接口电路均采用模块化结构，布局合理，清晰明了，各种模块即可独立实验，也可灵活组合，能做出具有复杂性和创造性的综合实验；
2.扩展性强：可以扩展通信原理、程控交换、光纤通信、移动通信实验。
3.无限升级，易于维护：采用“基板+模块”的分体式结构设计，通过不断升级实验模板，可以扩充升级更多实验项目，且可避免由于电路的部分损坏而使整个实验系统处于瘫痪状态；
4.使用灵活：由于模块接口简单，给学生提供了一个简单灵活的二次开发的平台，支持学生做各种课程设计和毕业设计。
六、系统配置：
| 设备名称 | 型号 | 备注 |
| 通信综合实验实训系统实验底箱 | QY-TS | 必配 |
| 单、双调谐放大模块 | QY-TS-GP1 | 必配 |
| 丙类功率放大模块 | QY-TS-GP2 | 必配 |
| LC振荡、石英晶体振荡模块 | QY-TS-GP3 | 必配 |
| 平衡调幅、二极管包络检波、同步检波模块 | QY-TS-GP4 | 必配 |
| 频率调制、相位鉴频器模块 | QY-TS-GP5 | 必配 |
| 小功率调频发射模块 | QY-TS-GP6 | 必配 |
| 集成混频器模块 | QY-TS-GP7 | 必配 |
| 集成锁相环及频率合成模块 | QY-TS-GP8 | 必配 |
| 小功率调频接收模块 | YQ-TS-GP9 | 必配 |
| 示波器 | 必配（用户自购） |
七、其他参数：
工作电压： ～220V±10%，50HZ±1HZ
