- 产品名称：液压气动PLC控制实验台铝槽式铁桌QY-QDYY06
- 产品型号：QY-QDYY06
- 产品价格：

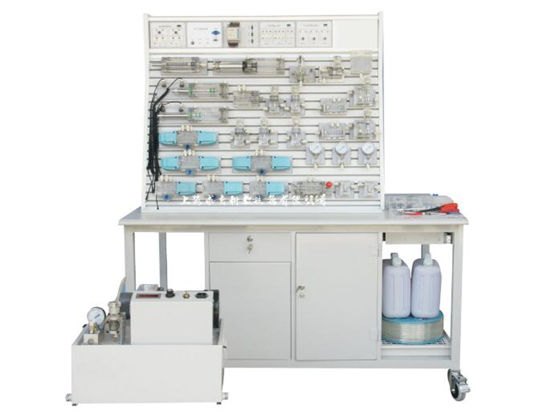

液压气动PLC控制实验台铝槽式铁桌QY-QDYY06
文章来源：
一、产品简介
QY-QDYY05液压与气压传动PLC控制综合实训装置配备两套实验设备，气动与PLC实训平台和液压传动与PLC实训平台，配有独立的PLC电气控制设备。装置可以进行液压控制、气动控制的相应基本同路及其应用实验，进行PLC编程及应用控制实验。
二、液压传动部分技术参数
实训台集液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相电源漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
技术参数：
输入电源：三相五线，380V．允差±l0%，50Hz。
直流电源：DC24V
装置容量：<3kVA。
变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
PLC选用三菱FX1S-20MR主机，主机为12点开关量输入，8点开关量输出
配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块等。
电机：额定电压380V．额定功率0.75kW，绝缘等级B
液压泵站：最大容积60L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
通过机械控制，传统继电器控制，先进的PLC自动控制及MGGS组态软件控制、监控技术于一体，灵活实现其功能。
配有中高压液压元件：
液压元器件配置清单：
| 序号 | 型号/规格 | 名称 | 数量 | 单位 |
| 1 | 实训台 | 1 | 台 | |
| 2 | 1520×700×1800（mm） | 实训桌 | 1 | 张 |
| 3 | 电脑推车 | 1 | 张 | |
| 4 | 380V、24V | 电源模块 | 1 | 块 |
| 5 | 按钮模块 | 1 | 块 | |
| 6 | 继电器控制模块 | 1 | 块 | |
| 7 | 电磁阀电控模块 | 1 | 块 | |
| 8 | 三菱FX1S-20MR | PLC模块 | 1 | 块 |
| 9 | 2FRM5-31B/15QB | 二通流量阀（调速阀） | 2 | 只 |
| 10 | 2WE6A61B/CG24N9Z5L | 二位二通电磁换向阀 | 1 | 只 |
| 11 | 3WE6A61B/CG24N9Z5L | 二位三通电磁换向阀 | 2 | 只 |
| 12 | 4WE6C61B/CG24N925L | 二位四通电磁换向阀 | 1 | 只 |
| 13 | 4WMM6C50BF | 二位四通手控换向阀 | 1 | 只 |
| 14 | 4WE6E61B/CG24N9Z5L | 三位四通电磁换向阀（O） | 1 | 只 |
| 15 | 4WE6J61B/CG24N9Z5L | 三位四通电磁换向阀（M） | 1 | 只 |
| 16 | 4WE6J61B/CG24N9Z5L | 三位四通电磁换向阀(H) | 1 | 只 |
| 17 | 4WE6J61B/CG24N9Z5L | 三位四通电磁换向阀(P) | 1 | 只 |
| 18 | LI-10B | 单向节流阀 | 1 | 只 |
| 19 | I-10B | 单向阀 | 1 | 只 |
| 20 | Y-10B | 先导式溢流阀 | 1 | 只 |
| 21 | DG-02B | 直动式溢流阀 | 1 | 只 |
| 22 | XYI-25B | 先导式单向顺序阀 | 1 | 只 |
| 23 | J-10B | 直先导式减压阀 | 1 | 只 |
| 24 | IY-25B | 液控单向阀 | 2 | 只 |
| 25 | HED40P15/100Z14L24 | 压力继电器 | 2 | 只 |
| 26 | 三通 | 4 | 只 | |
| 27 | 四通 | 3 | 只 | |
| 28 | MOB40-200 | 油缸（卧式带杆头） | 2 | 只 |
| 29 | YN-100ZQ/10MPa | 耐震压力表 | 1 | 只 |
| 30 | 行程开关 | 4 | 只 | |
| 31 | 接近开关 | 4 | 只 | |
| 32 | 胶管 | M16*1.5/8I-W-0.5M(装好快捷接头) | 10 | 根 |
| 33 | M16*1.5/8I-W-0.7M(装好快捷接头) | 15 | 根 | |
| 34 | M16*2.4 | O型圈 | 4 | 个 |
| 35 | 11*1.9 | O型圈 | 3 | 个 |
| 36 | 电机电源线（制作好）三相四线电线 | 1 | 根 | |
| 37 | 油箱铁盘（一个为平一个为弯） | 1 | 个 | |
| 38 | 泵站（油箱） | 1 | 个 | |
| 39 | 液压实训指导书 | 1 | 册 | |
| 40 | PLC编程软件、组态控制软件及程序 | 1 | 盘 | |
| 41 | 三菱 | 编程电缆 | 1 | 条 |
| 42 | 工具 | 1 | 套 |
实训项目
可完成液压回路实训（学生也可自行设计搭建其它回路）
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回
19、PLC编程软件学习和使用
20、平衡阀的平衡回路
21、平衡与锁紧控制回路
22、多级压力控制回路
三、气动传动部分技术参数
气动元件有气控、电控和手控等方式，气动回路可采用独立的继电器控制单元进行电气控制，也可采用PLC控制；各个气动元件成独立模块，均装有带弹性插脚的底板，在通用铝型材板上构建成各种气动回路：集各种真实的气动元件、继电器控制单元、PLC编程控制技术于一体。带有电流型漏电保护，系统额定压力保护。
输入电源：三相五线，380V，允差±10%，50Hz。
装置容量：<1kVA。
静音空气压缩机：工作电源AC 220V，允差±10%，50Hz;电机功率350W:标称容积18L，额定输出气压0.8Mpa。．
PLC选用三菱FX1S-20MR主机，主机为12点开关量输入，8点开关量输出。
配有控制模块：电源模块，PLC控制模块，按钮控制模块。继电器控制模块等。
通过手动控制，传统继电器控制，先进的PLC自动控制及MGGS组态软件控制、监控技术于一体，灵活实现其功能。
实训项目：
可完成气动回路实验（学生也可自行设计搭建其它回路）
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、PLC编程软件学习和使用
24、PLC与计算机的通讯，在线调试、监控
25、PLC控制的液压基本回路实训（优化控制）
组态仿真画面演示控制的气动控制实训项目
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
用组态仿真画面演示控制的气动控制实训示列
气动元件配置清单：
| 序号 | 型号/规格 | 名称 | 数量 | 单位 |
| 1 | 380V、24V | 电源模块 | 1 | 块 |
| 2 | 按钮模块 | 1 | 块 | |
| 3 | 继电器控制模块 | 1 | 块 | |
| 4 | 电磁阀电控模块 | 1 | 块 | |
| 5 | 三菱FX1S-20MR | PLC模块 | 1 | 块 |
| 6 | 气泵 | 空气压缩机 | 1 | 只 |
| 7 | QGX25ⅹ100 | 单作用气缸 | 2 | 只 |
| 8 | QGX25ⅹ100 | 双作用气缸 | 1 | 只 |
| 9 | 旋转气缸 | 1 | 只 | |
| 10 | AC2000 | 三联件 | 1 | 只 |
| 11 | AR2000 | 减压阀（带压力表） | 1 | 只 |
| 12 | H210—08 | 手动换向阀 | 1 | 只 |
| 13 | 3V210-8（DC24V） | 单电磁换向阀（二位三通） | 2 | 只 |
| 14 | 4V210-8（DC24V） | 单电磁换向阀（二位五通） | 2 | 只 |
| 15 | 4V220-8（DC24V） | 双电磁换向阀（二位五通） | 1 | 只 |
| 16 | 4V230-8（DC24V） | 双电磁换向阀（三位五通） | 1 | 只 |
| 17 | 4A210—08 | 单气换向阀（二位五通） | 2 | 只 |
| 18 | 4A210—08 | 双气换向阀（二位五通） | 2 | 只 |
| 19 | MOV—2 | 行程阀（机控） | 1 | 只 |
| 20 | MOV—3A | 行程阀（按钮） | 1 | 只 |
| 21 | MOV—3A | 行程阀（按钮带锁） | 1 | 只 |
| 22 | ST—02 | 或门型梭阀 | 2 | 只 |
| 23 | 1/4 QE—02 | 快速排气阀 | 2 | 只 |
| 24 | RE—02 | 单向节流阀 | 2 | 只 |
| 25 | 1/4 | 单向阀 | 2 | 只 |
| 26 | 顺序阀 | 1 | 只 | |
| 27 | 气容 | 1 | 只 | |
| 28 | PU6ⅹ4 | 气管 | 30 | 米 |
| 29 | 三菱 | 编程电缆 | 1 | 条 |
| 30 | 内六角扳手 | 3 | 把 | |
| 31 | 螺丝刀 | 2 | 把 | |
| 32 | 剪刀 | 1 | 把 | |
| 33 | 活动板手 | 1 | 把 | |
| 34 | 尖嘴钳 | 1 | 把 | |
| 35 | 1/8 | 消声器（小） | 2 | 只 |
| 36 | 3/8 | 消声器（大） | 2 | 只 |
| 37 | Ø 6 | 三通（T型三通） | 4 | 只 |
| 38 | Ø 8—Ø 6 | 三通（Y型减径三通） | 2 | 只 |
| 39 | Ø 6 | 四通 | 2 | 只 |
| 40 | 601 | L型（螺纹二通） | 2 | 只 |
| 41 | 602 | L型（螺纹二通） | 2 | 只 |
| 42 | Ø 6 | 气孔塞头 | 20 | 只 |
| 43 | 气动实训指导书 | 1 | 册 | |
| 44 | PLC编程软件、组态控制软件及程序 | 1 | 盘 |
<table border="1" cellpadding="0" cellspacing="0"
一、产品简介
QY-QDYY06液压气动PLC综合控制实验台集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体实验设备。气动实验与液压实验电气主控单元配备2套PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制。同时，以气动及液压回路为控制对象，加强对PLC可编程序控制器的学习及应用。
二、产品配置
液压气动PLC控制实验台（气动部分）分为气动元件及回路安装区、电器控制模块安装区、元件存储柜。
液压面主要包括：梯形双立面实验台、透明液压元件（20多种）、电器控制模块、实验专用泵站、元件固定配置板、桌面滴油槽、元件拆装油盘、工具及附件等。
气动面主要包括：梯形双立面实验台、铁质实验桌、气动元件（20多种）、电器控制模块（5只）、空气压缩机、元件固定配置板、工具及附件等。
产品的配有三块液压元件固定配置板。每块元件固定配置板上设计有液压元件及元件底板位置轮廓图及液压元件名称。各种透明液压元件（如油缸、阀、压力表、压力继电器等等）均安放在元件固定配置板上的固定位置。防止元件缺失，便于实验设备的管理。
在元件配置板上的每个元件底板相应位置有四只Φ11mm的孔与一只Φ5mm的固定安装孔，用于嵌入元件底板上的四个卡脚，及运输时通过固定安装孔用螺丝将各液压元件及元件底板锁紧在元件配置板上，防止移动。
产品配有气动元件固定配置板。上面设计有气动元件及元件底板位置轮廓图及气动元件名称。各种气动元件（如气缸、换向阀、减压阀等等）均安放在元件固定配置板上的固定位置。防止元件缺失，便于实验设备的管理。
三、技术参数
1．电源：AC: 220V 50HZ
2．实验台外形尺寸：1600mm×1000mm×820mm（铁桌）
3．实验支架尺寸：1140mm×600mm×920mm（铝槽）
4．PLC可编程序控制器：三菱FX1s-14MR型PLC(可根据客户要求选择），8输入、6输出。
5．低噪音空气压缩机（MB-550W-9静音气泵）：电源 AC220V 功率：550w 气罐容积：110L/min
6. 实验专用齿轮泵站（配数字转速表）
工作电源：AC：220V
电机功率：750W
电机调速范围： 0-1500转/分
油箱容积：25L
安全限速范围：1000-1500转/分
油泵输出最高工作压力：2.5MPa
安全压力设定范围：0.3 - 2.5 MPa
液压泵工作时离液压台1.5m远处噪声≤58dB
7.空气压缩机
电 源：AC 220V 50HZ
电机功率：550w
转速：1440r/min
气罐容量：110L/min
气罐压力：0.75Mpa
气罐重量：16Kg
四、实训项目
（一）、气动基本控制回路实验
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
（二）、液压传动基本回路实验
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用行程开关的顺序动作回路
18.用行程换向阀的顺序动作回路
五、液压气动PLC控制实验台配置清单(液压部分)
| 序号 | 分类 | 项 目 | 型 号 规 格 | 数量 | 备 注 |
| 1 | 泵 站 | 专用实验泵站：配直流电机及专用直流电源、油箱、数字转速表、传感器、齿轮油泵 | 1台 | 配溢流阀、压力表、温度液位计、滤油器 | |
| 2 | 实 验 台 | 多功能钢质实验桌 | 1台 | ||
| 3 | T型铝槽实验底板梯形双立面实验台 | 1台 | |||
| 4 | 油管放油筒 | 1台 | |||
| 5 | 元件固定配置板 | 3块 | |||
| 6 | 进油压力表四通 | 1只 | 铝合金、压力表2.5MPa | ||
| 7 | 回油五通 | 1只 | 铝合金 | ||
| 8 | 液 压 组 合 元 件 | 双作用油缸 | 2只 | 透明元件+弹簧卡脚铝底板 | |
| 9 | 弹簧回位油缸 | 1只 | 透明元件+铝底板+固定孔 | ||
| 10 | 增压油缸 | 1只 | 透明元件+铝底板+固定孔 | ||
| 11 | 辅助油箱 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 12 | 单向阀 | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 13 | 液控单向阀 | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 14 | 溢流阀（直动式） | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 15 | 节流阀（直动式） | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 16 | 调速阀 | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 17 | 顺序阀 | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 18 | 减压阀（先导式） | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 19 | 二位二通电磁换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 20 | 二位四通电磁换向阀 | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 21 | “O”型三位四通电磁换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 22 | “H”型三位四通电磁换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 23 | “M”型三位四通电磁换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 24 | 二位四通行程换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 25 | 三位五通手动换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 26 | 压力继电器 （0.7MPa调定,加大弹簧） | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 27 | 压力表( 1MPa--1只 0.6MPa--2只) | 3只 | 透明元件+弹簧卡脚铝底板 | ||
| 28 | 微动行程开关（常开2只+常闭2只） | 2+2只 | 装在双作用缸上 | ||
| 29 | 铝合金四通 | 6只 | |||
| 30 | 附 件 | 纸巾 | 2包 | ||
| 31 | 桌面滴油槽 | 1个 | |||
| 32 | 液压油管 | 工作压力:1 MPa | 1盘 | 爆破压力:2.5 MPa | |
| 33 | 油盘(配滤网) | 1个 | 卸下的液压元件放油 | ||
| 34 | 塑料配件盒 | 1个 | 放置实验时装拆的小零件 | ||
| 35 | 专用液压油 | 20Kg | |||
| 36 | 电 器 控 制 | 电磁阀通用连接线 | 3根 | ||
| 37 | 压力继电器插头线 | 1根 | |||
| 38 | 直流电源单元 | 1个 | |||
| 39 | PLC 编程器控制单元 | 1个 | |||
| 40 | PLC输入单元 | 1个 | |||
| 41 | PLC输出单元 | 1个 | |||
| 41 | 继电器控制单元 | 1个 | |||
| 42 | 单元电器连接电缆 | 3条 | |||
| 43 | 220V电源线 | 1条 | |||
| 44 | PLC编程通讯电缆(标配:三菱SC-11) | 1条 | 双面共用一条 | ||
| 45 | 资料 | 透明液压实验指导书 | 1册 | ||
| 46 | PLC编程软件及应用程序光盘 | 编程软件及程序 | 统一 | 统一提供光盘、自行复制 | |
| 47 | 工 具 配 件 盒 | 专用工具配件盒 | 300×200×62 | 1个 | 菲力格F-300 |
| 48 | 螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字)、 卷笔刀、剪刀、尖嘴钳(改制)、快速接头助拔器、记号笔、 活动板手、内六角扳手M4、M5、M6内卡簧钳、外卡簧钳、 皮管压板10只、尼龙管接头专用扳手 | 各1只 | |||
| 50 | 快速接头15只、T型螺母30只、f10组合垫圈10只、塑料塞头30及各种密封圈 (15×f2.4=20只、12×f2.4=20只) | 1套 | |||
| 51 | 内六角螺丝M6×15=20枚 M6×25=20枚 M6×35=8枚M6×45=4 | 1套 | |||
| 序号 | 分类 | 项 目 | 型 号 规 格 | 数量 | 备 注 |
| 1 | 气源 | 静音空气压缩机 220V 550W | MB-550W-9 单头 | 1只 | 110L/min 0.75Mpa |
| 2 | 气管 | PU气管6×4 | 1卷 | 100米/卷 | |
| 3 | 实验台 | 实验桌(钢桌) | 1500×1000×820mm | 1台 | |
| 4 | 实验支架(铝槽式) | 1140× 600×920mm | 1只 | ||
| 5 | 元件固定配置板 | 2块 | |||
| 6 | 弹 性 插 脚 底 板 组 合 元 件 | 二位五通手动换向阀 | 4H210-08 | 1只 | |
| 7 | 单作用缸 | QGX25×100 | 1只 | ||
| 8 | 双作用缸 | QGX25×100 | 2只 | ||
| 9 | 微动行程开关（含连接电缆插头） | 装在双作用缸上 | 4只 | ||
| 10 | 旋转气缸 | 1只 | 西瓯透明元件 | ||
| 11 | 单向节流阀 | JSC601 | 7只 | 装在各气缸体上 | |
| 12 | 减压阀（带压力表） | AR2000 | 1只 | ||
| 13 | 气容 | 1只 | |||
| 14 | 三联件 | AC2000三联件 | 1只 | ||
| 15 | 二位二通单电磁换向阀-配连接线 | 2V025-08、DC24V | 1只 | ||
| 16 | 二位三通单电磁换向阀-配连接线 | 3V210-08、DC24V | 1只 | ||
| 17 | 二位五通单电磁换向阀-配连接线 | 4V210-08、DC24V | 2只 | ||
| 18 | 二位五通双电磁换向阀-配连接线 | 4V220-08、DC24V | 1只 | ||
| 19 | 三位五通双电磁换向阀-配连接线 | 4V230-08、DC24V | 1只 | ||
| 20 | 二位五通单气控换向阀 | 4A210-08 | 2只 | ||
| 21 | 二位五通双气控换向阀 | 4A220-08 | 2只 | ||
| 22 | 顺序阀 | KPSA-8 | 1只 | 中义透明元件 | |
| 23 | 按钮行程阀(不带锁) | MOV-3A | 1只 | ||
| 24 | 或门型梭阀 | KS-L8 | 2只 | 透明元件 | |
| 25 | 快速排气阀 | KP-L8 | 2只 | ||
| 26 | 单向阀 | KA-L8 | 2只 | 中义透明元件 | |
| 27 | 单向节流阀 | RE-02 | 2只 | ||
| 28 | 机控行程阀 | MOV-2 | 2只 | 配件盒内1只 | |
| 29 | 气压自动开关(0.5-1.0MPa) | 压差调节0.2-0.4MPa | 1只 | ||
| 30 | 双齿轮齿条同步机构 | 西瓯设计，实验附件 | 1付 | ||
| 31 | 电 器 控 制 | PLC直流电源单元（DC：24V） | AC:220V/DC:24V | 1只 | 装在台上 |
| 32 | PLC编程器控制单元(标配三菱FX1s-14MR) | 可根据用户要求配置 | 1只 | 装在台上 | |
| 33 | PLC电器输入单元 | 1只 | 装在台上 | ||
| 34 | PLC电器输出单元 | 输出:DC24V | 1只 | 装在台上 | |
| 35 | 继电器控制输出单元 | 输出:DC24V | 1只 | 装在台上 | |
| 36 | 单元电器连接电缆 | 3条 | |||
| 37 | 220V电源线 | 1条 | |||
| 38 | 墙壁插座（实验台上） | 二位250V、10A | 2只 | ||
| 39 | PLC编程通讯电缆(标配:三菱SC-11) | 可根据用户要求配置 | 1条 | 双面共一条 | |
| 40 | 资料 | 实验指导书 | 1册 | ||
| 41 | PLC编程软件及应用程序光盘 | 可自行复制安装 | 统一 | 统一提供一碟光盘 | |
| 42 | 工 具 配 件 盒 | 专用工具配件盒 | 300×200×62 mm | 1个 | 菲力格F-300 |
| 螺丝刀6×100(一字、十字),3×80 (一字、十字)、气管助拔器 活动扳手150×19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀 | 各1只 | ||||
| 内六角螺丝M6×15=20只，M6×25=20只，铝槽T形螺母30只Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只 气孔塞头25只,生料带1个,保险丝2.5A 5只,皮管定位压板4只 Y型减径三通Ø8-2×Ø6 1只（气泵上） 微动行程开关（配件）2只、601-Ø6、602-Ø6弯接头 各1只 | 1套 | ||||
