汽车发动机电控系统示教板(丰田5A-FE)QY-SJB72

文章来源：

产品名称：汽车发动机电控系统示教板(丰田5A-FE)QY-SJB72
产品型号：QY-SJB72
产品价格：

产品简介

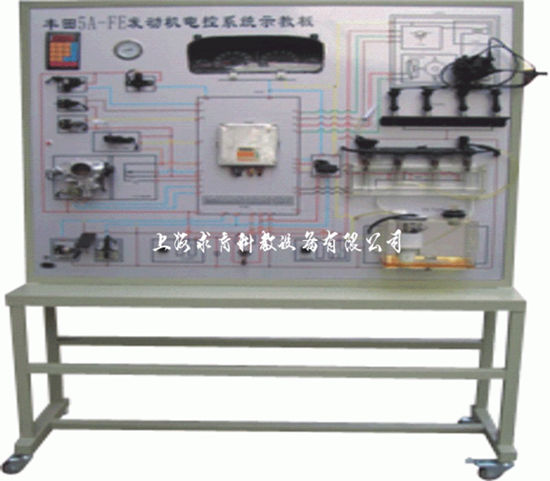

QY-SJB72示教板采用丰田5A-FE发动机电控系统原车配件，按照原车位置布置，并配有相应的大型彩色线路图。
产品功能
1、示教板各传感器、执行器工作正常，通过油门的变化来改变发动机的负荷(即为转速)。通过负荷的变化来演示电脑对喷油及点火时间的调整；设置电压检测端子，可用专用仪器仪表检测。
2、示教板通过触摸式故障板设置实际故障，便于考核，可以通过故障的判断和排除，让学生充分理解电控发动机的工作原理。在设置故障同时，可通过它原有的诊断接口来测试发动机的故障。诊断接口和故障板配合使用的。
3、组合仪表时时显示系统的各个参数，并配有燃油压力表来显示系统油压。
4、油路采用有机玻璃及耐压塑料制成，可以时时观测油路的变化，并配有燃油压力表显示系统油压。汽油为循环式，防止浪费及污染。
产品操作：
1、接通220V外接电源。（注：必须用3孔插头）。
2、打开点火开关，观察仪表显示(故障灯点亮为正常)，钥匙拧至启动档(2秒)，系统开始工作。加减油门开始演示。
3、故障设置参见故障板使用说明书。
注意事项：
1、系统工作时严禁用手等物品触摸火花塞，防止高压电人事故。
2、严禁用力按油门，防止后部机械损坏。
3、不要私自拆动分电器，分电器位置在出厂时已经调好，如拆动将无法装回。
4、分电器后面有加油口，每运转3天要加注黄油一次。
5、工作停止后应拔掉电源插头。
产品规格：
1、电源：交流220V、50Hz。
2、工作电源：直流电机24V；系统工作电压直流12V。
3、外形尺寸：1400×500×1800mm
