- 产品名称：汽车音响系统示教板QY-SJB45
- 产品型号：QY-SJB45
- 产品价格：

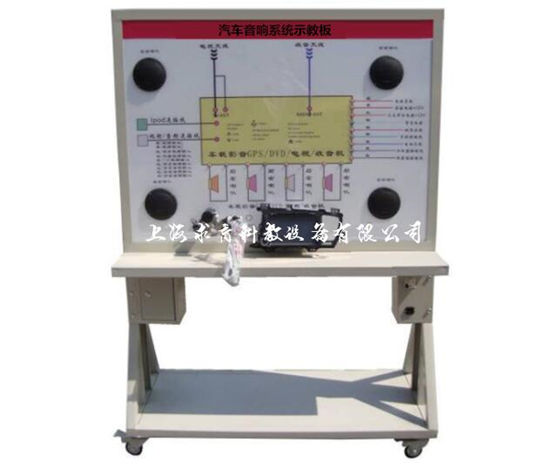

汽车音响系统示教板QY-SJB45
文章来源：
一、产品简介
QY-SJB45示教板采用原汽车音响系统实物为基础，充分展示汽车音响系统的组成结构和工作过程。适用于学校对汽车音响系统理论和维修实训的教学需要。
二、功能特点
1.示教板采用真实可运行的汽车音响系统，操纵音响开关，可真实演示汽车音响系统的工作过程。
2.设备面板采用铝塑板，打印有彩色电路图；学员可直观对照电路图和实物，认识和分析汽车音响系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测汽车音响系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 |
装有各种检测端子， 彩色电路图和工作原理示意图 |
套 | 1 |
| 2 | 点火开关 | 个 | 1 | |
| 3 | 汽车音响主机总成 | 国产通用型 | 套 | 1 |
| 4 | 电动天线 | 套 | 1 | |
| 5 | 扬声器 | 个 | 4 | |
| 6 | 移动台架(带自锁脚轮装置) | 1240×600×1700mm(长×宽×高) | 台 | 1 |
| 7 | 故障模拟与排除装置 | 套 | 1 |
