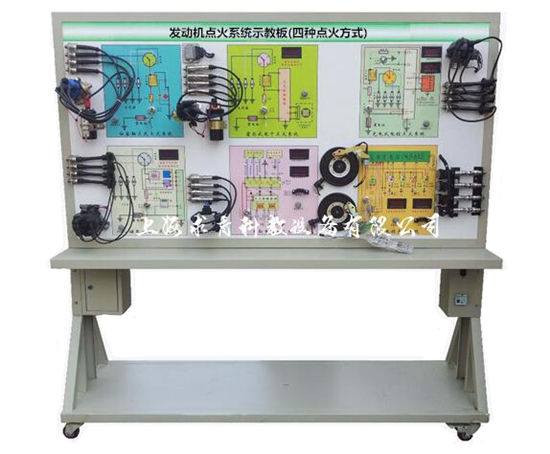

汽车发动机点火系统示教板四种点火方式QY-SJB42

文章来源：

产品名称：汽车发动机点火系统示教板四种点火方式QY-SJB42
产品型号：QY-SJB42
产品价格：

一、产品简介
QY-SJB42设备采用四种典型的发动机点火系统的真实部件，充分展示发动机点火系统的组成结构和工作过程。
二、功能特点
1.实训台采用真实可运行的四种典型的发动机点火系统，可充分展示触点式点火系统、霍尔式电子点火系统、磁感应式点火系统和无分电器分组点火系统的组成结构和工作过程。
2.示教板面板采用铝塑板，打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析各种点火系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测点火系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
4.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸：1740×600×1700mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图和工作原理示意图	套	1
2	触点式点火系统	车型：长安，含点火开关、点火线圈、分电器、火花塞	套	1
3	霍尔式电子点火系统	车型：大众捷达，含点火开关、点火线圈、点火器、分电器、火花塞、霍尔传感器	套	1
4	磁感应式点火系统	车型：丰田8A-FE，含发动机控制电脑(ECU)、点火开关、分电器	套	1
5	无分电器分组点火系统	车型：丰田5S-FE，含发动机控制电脑(ECU)、点火开关、曲轴位置传感器、点火器总成、火花塞	套	1
6	驱动机构	可调节转速直流电机	套	4
7	曲轴位置传感器及信号轮		套	1
8	保险丝盒		个	1
9	无线智能故障设置和考核系统	配套	套	1
10	移动台架(带自锁脚轮装置)	1740×650×1700mm(长×宽×高)	台	1
