- 产品名称：汽车车身电器系统示教板QY-SJB37
- 产品型号：QY-SJB37
- 产品价格：

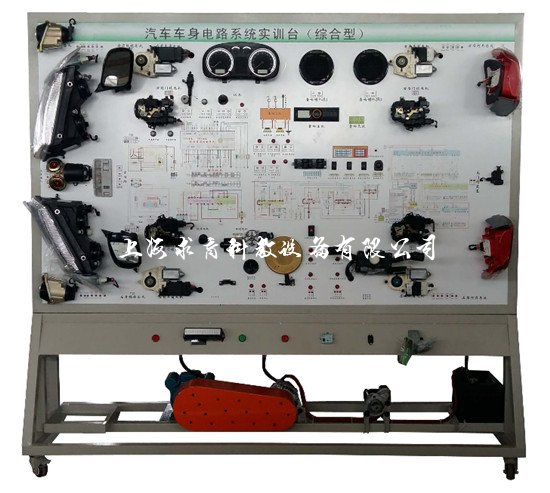

汽车车身电器系统示教板QY-SJB37
文章来源：
一、产品简介
QY-SJB37设备采用大众帕萨特汽车车身电器系统实物为基础，充分展示汽车车身电器系统的组成结构和工作过程。
适用于学校对汽车车身电器系统理论和维修实训的教学需要。
二、功能特点
1.示教板采用真实可运行的汽车车身电器系统，操纵各种电器开关、按钮，真实演示汽车仪表系统、灯光系统、照明系统、雨刮系统、起动系统、充电系统和点火系统的工作过程。
2.实训台面板上每个电器元件线路终端装有接线插头，参考配套的电路图或维修资料，与中间线束连接，可锻炼学员识图和终端接线的能力。
3.实训台面板上安装有检测端子，可直接在UV平板喷绘面板上检测汽车车身电器系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.面板部分采用1.5mm冷板冲压成形结构，实训台底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
5.底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
三、技术规格
外形尺寸：1740×650×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
型 号：YT 100L1-4
电 压：AC 220V/380V
功 率：2.2KW
转 速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四．基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 实训台面板 | 装有各种检测端子以及电路终端接线端子 | 套 | 1 |
| 2 | 发动机控制电脑(ECU) | 套 | 1 | |
| 3 | 诊断座 | OBDⅡ | 个 | 1 |
| 4 | 点火开关 | 个 | 1 | |
| 5 | 组合仪表 | 套 | 1 | |
| 6 | 组合开关 | 套 | 1 | |
| 7 | 左右前大灯总成 | 套 | 1 | |
| 8 | 左右前雾灯 | 套 | 1 | |
| 9 | 左右转向灯 | 套 | 1 | |
| 10 | 左右转向边灯 | 套 | 1 | |
| 11 | 左右组合尾灯 | 套 | 1 | |
| 12 | 牌照灯 | 套 | 1 | |
| 13 | 阅读灯 | 套 | 1 | |
| 14 | 大灯开关 | 套 | 1 | |
| 15 | 雾灯开关 | 套 | 1 | |
| 16 | 刹车灯开关 | 套 | 1 | |
| 17 | 倒车灯开关 | 套 | 1 | |
| 18 | 危险灯开关 | 套 | 1 | |
| 19 | 门控灯开关 | 套 | 1 | |
| 20 | 冷却液位传感器 | 个 | 1 | |
| 21 | 线束 | 套 | 1 | |
| 22 | 闪光继电器 | 个 | 1 | |
| 23 | 冷却液位报警继电器 | 个 | 1 | |
| 24 | 雨刮总成 | 套 | 1 | |
| 25 | 雨刮继电器 | 个 | 1 | |
| 26 | 喷水电机 | 套 | 1 | |
| 27 | 喷水壶 | 套 | 1 | |
| 28 | 喇叭 | 个 | 2 | |
| 29 | 喇叭继电器 | 个 | 1 | |
| 30 | X触点继电器 | 个 | 1 | |
| 31 | 雾灯继电器 | 个 | 1 | |
| 32 | 手刹操作杆 | 套 | 1 | |
| 33 | 中央继电器盒 | 套 | 1 | |
| 34 | 仪表信号模拟装置 | 套 | 1 | |
| 35 | 起动机总成 | 台 | 1 | |
| 36 | 发电机总成 | 台 | 1 | |
| 37 | 三相异步电动机 | YT 100L1-4 | 台 | 1 |
| 38 | 无分电器分组点火系统 | 含曲轴位置传感器、点火器总成、火花塞 | 套 | 1 |
| 39 | 曲轴位置传感器及信号轮 | 套 | 1 | |
| 40 | 蓄电池 | 12V 45Ah | 台 | 1 |
| 41 | 电源总开关 | 50A | 个 | 1 |
| 42 | 移动台架(带自锁脚轮) | 1740×650×1700mm(长×宽×高) | 台 | 1 |
| 43 | 故障模拟与排除装置 | 套 | 1 | |
| 44 | 中控与车窗/后视镜系统 | 套 | 1 |
