- 产品名称：汽车中控门锁与防盗系统示教板QY-SJB28
- 产品型号：QY-SJB28
- 产品价格：

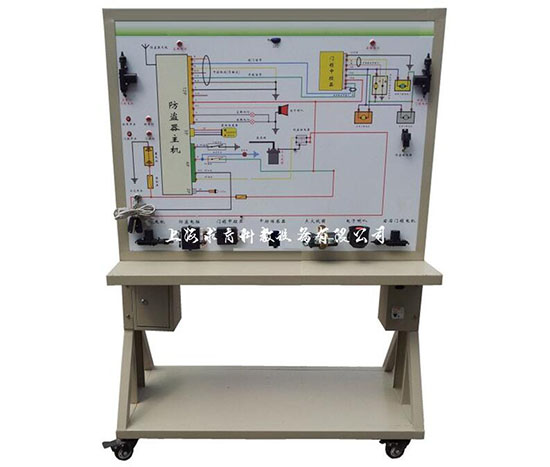

汽车中控门锁与防盗系统示教板QY-SJB28
文章来源：
一、产品要求
QY-SJB28示教板采用铁将军汽车中控门锁及防盗系统实物为基础，展示系统的组成结构和工作过程。
适用于学校对汽车中控门锁及防盗系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.设备采用汽车原装中控门锁及防盗系统实物为基础，充分展示汽车中控门锁及防盗系统的组成结构和工作过程。
2.操纵钥匙开关或门锁开关，四个车门的门锁同时关闭或开启；关闭点火钥匙，设定进入防盗状态后触发防盗，防盗喇叭鸣响、灯光闪烁、起动马达线路切断等防盗功能起作用。真实演示汽车中控门锁及防盗系统的工作过程。
3.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车中控门锁及防盗系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测汽车中控门锁及防盗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子， 彩色电路图和工作原理示意图； 面板：1200*900*4mm | 套 | 1 |
| 2 | 车门控制单元(ECU) | 套 | 1 | |
| 3 | 舒适控制单元(ECU) | 套 | 1 | |
| 4 | 点火开关 | 个 | 1 | |
| 5 | 诊断座 | OBDⅡ | 个 | 1 |
| 6 | 驾驶侧门锁电机 | 套 | 1 | |
| 7 | 玻璃升降主开关 | 套 | 1 | |
| 8 | 副驾驶门锁电机 | 套 | 1 | |
| 9 | 后左右门锁电机 | 套 | 1 | |
| 10 | 后左右门控开关 | 套 | 1 | |
| 11 | 防盗喇叭 | 套 | 1 | |
| 12 | 保险丝盒 | 个 | 1 | |
| 13 | 移动台架(带自锁脚轮装置) | 1240×600×1700mm(长×宽×高) | 台 | 1 |
| 14 | 故障模拟与排除装置 | 套 | 1 |
