- 产品名称：汽车防盗及电动门窗实训台(雷克萨斯)QY-SJB25
- 产品型号：QY-SJB25
- 产品价格：

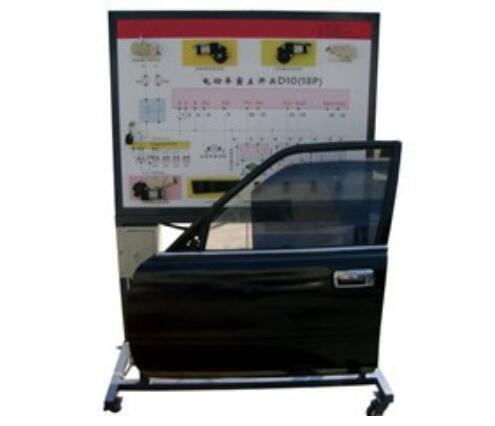

汽车防盗及电动门窗实训台(雷克萨斯)QY-SJB25
文章来源：
一、产品简介
QY-SJB25示教板选用雷克萨斯LS原车电动车窗与中控门锁系统实物，展示系统的结构与原理；面板上绘有完整的电动车窗与中控门锁系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。
适用于汽车电动车窗与中控门锁系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
二、结构组成
电动车窗总成、中控门锁电脑、门锁促动器、故障设置系统、遥控器、直流电源、彩色原理与结构图、控制面板、可移动台架、使用说明书及实训指导书等。
三、功能特点
1.实训台采用可运行汽车电动车窗与中控门锁系统，操纵点火开关与调节开关，可演示汽车电动车窗与中控门锁系统的工作过程。
2.故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
3.面板上安装有检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
4.面板上绘有原车一致的彩色UV平板喷绘电路图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析系统的工作原理。
5.实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺带万向自锁脚轮装置。
6.配备有使用说明书、实验指导书等相关资料。
五、设计参数
设备外形：1240×650×1700mm(长×宽×高)
设备颜色：亚光灰（用户可选择各种颜色）
1.设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：50mm×50mm(直径×宽度)
4.5脚轮支撑：0.5T
六、技术指标
1.工作电源：直流12V
2.工作温度：-40℃～+50℃
3．交流电源：220V
