- 产品名称：汽车电器考核实训平台模块化双面挂件QY-SJB01
- 产品型号：QY-SJB01
- 产品价格：

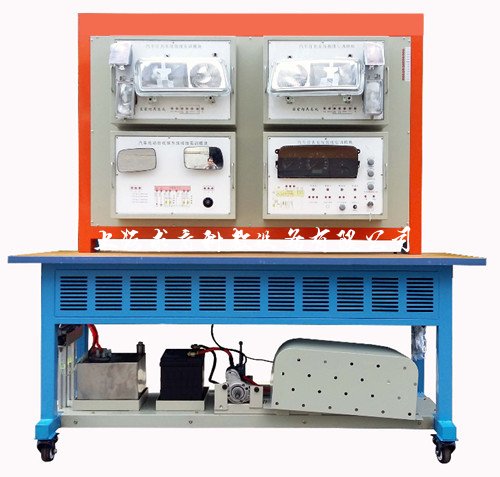

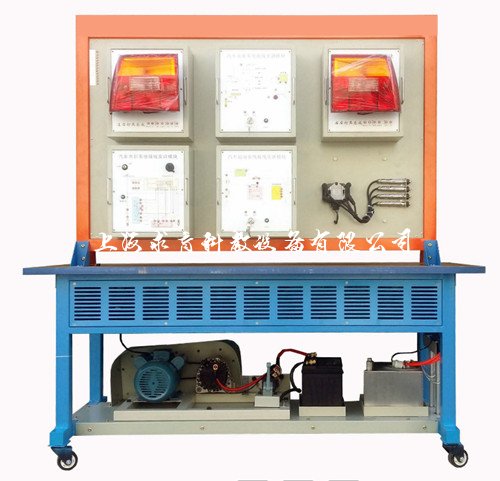

汽车电器考核实训平台模块化双面挂件QY-SJB01
文章来源：
一．产品简介
QY-SJB01产品选装搭配汽车各类型单元模块板，展示汽车各类型单元模块系统的结构与原理；设置有直流与交流电流系统，各单元模块板可灵活拆卸与安装，适用各类型单元模块板实训与考核。
二．结构组成
模块化双面原车电器制作的挂件，钢木结构焊接冲压等组件、电源开关、+12V与+5V直流电源、各类型信号模拟装置、可移动钢木组合台架等。
原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、全套电器的连接线、实训考核台、移动台架等。
主要包含汽车电器八大系统：
1-照明插接模块、2-舒适电子系统电器插接模块、3-雨刮器系统电器插接模块、4-音响系统插接模块、5-发动机电控系统模块；6-信号仪表系统电器模块；7-充电模块；8-起动模块。
三．功能特点
1．设备实现各类型单元模块搭接，展示汽车各类型单元模块的组成结构及原理。
2．各单元模块板可灵活拆卸与安装，可搭接成全车电器系统、也可安装独立的单元模块板。
3. 各单元模块板框冲压成形，框架与模块板可分离，采用烤漆工艺。
4.每个模块上有接线检测端子和电路原理图，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
5.独立模块化：根据实训内容需要，灵活调换各种实训模块，实现快速方便，一台多用的效果；
6.每个模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
7.系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。
8.操纵各开关，可真实演示汽车电器各系统的工作过程。
四．产品配置
1．实训模块板
选配装各类型单元模块板，可灵活拆卸与安装。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢木性结构焊接
3.2内置方管：50*50*2.0mm
3.3表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支撑：0.5T
五．技术指标
1.工作电源：直流12V；直流5V；
2.工作温度：-40℃～+50℃
3．交流电源：220V
六．模块板清单
| 序号 | 模块板 | 型号 | 数量 |
| 1 | 充电系统接线模块 | 真实材料/安装接线端子的彩色原理面板 | 1 |
| 2 | 灯光系统接线模块（尾灯左） | 1 | |
| 3 | 灯光系统接线模块（尾灯右） | 1 | |
| 4 | 点火与喷射系统接线模块 | 1 | |
| 5 | 起动系统接线模块 | 1 | |
| 6 | 汽车车窗系统接线模块 | 1 | |
| 7 | 汽车灯光系统接线模块(大灯左） | 1 | |
| 8 | 汽车灯光系统接线模块(大灯右） | 1 | |
| 9 | 汽车灯光系统接线模块(开关） | 1 | |
| 10 | 汽车后视镜系统接线模块 | 1 | |
| 11 | 汽车音响系统接线模块 | 1 | |
| 12 | 汽车中控锁系统接线模块 | 1 | |
| 13 | 仪表系统接线模块 | 1 | |
| 14 | 雨刮系统接线模块 |
1 |
