丰田卡罗拉汽车ABS系统实训台QY-QCXT02

文章来源：

产品名称：丰田卡罗拉汽车ABS系统实训台QY-QCXT02
产品型号：QY-QCXT02
产品价格：

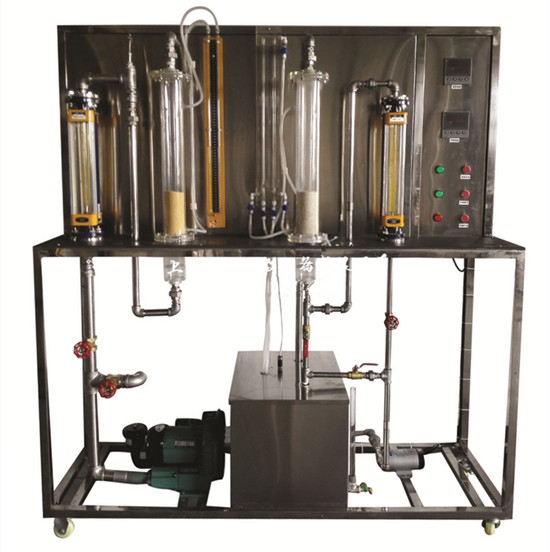

装置特点
1、设备整体为自行式框架结构，床体部分采用全透明优质有机玻璃制作，所有管件和框架均采用304不锈钢材质，可360度观察，实现全方位教学与实验。
2、装置聚式和散式流态化现象直观、稳定，具有良好的实验效果。
装置功能
1、观察聚式和散式流化实验现象。
2、掌握流体通过颗粒床层流动特性的测量方法。
3、测定床层的堆积密度和空隙率。
4、测定流化曲线和临界流化速度。
设计参数
常压、常温操作。
流化床内流速 0.2m/s、流化床内压降 0.06—0.6KPa。
液体流量：40-400L/h。
气体流量：2.5-25 m3/h。
水：装置自带不锈钢水箱，连接自来水。实验时经水泵进入流化床后循环使用。
电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自风机（自带气源）。
实验物料：变色硅胶和石英砂，外配设备：无
主要设备
鼓风机：旋涡气泵,功率 370W，最大流量50m3/h。
水泵为微型增压泵，额定流量10L/min，功率90W，扬程8m。
流化床管内径：φ70mm；高：700mm,优质全透明有机玻璃材质；固定床高度可达150mm,流化范围可达550mm。
流体发布器及颗粒支撑板，200目不锈钢。
蓄水箱：304不锈钢材质，容积60L。
流量测量：采用转子流量计测量,液体流量：40-400 L/h,气体流量：2.5-25 m3/h。
压差测量：床层压差测量采用倒U型压差计或U型压差计。
温度测量：采用Pt100铂电阻温度传感器进行检测和显示。
接触器、开关、漏电保护空气开关。
304不锈钢管路、水箱、管件及阀门。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1600*500*1800mm(长×宽×高)，带脚轮及禁锢脚。


测控组成	变量	检测机构	显示机构	执行机构
	液体流量	转子流量计	就地显示	手动调节
	气体流量	转子流量计	就地显示	手动调节
	流体温度	铂电阻温度计	数字温度仪表	无
	床体压降	U型压力计或倒U型压差计	就地显示	无

产品图片	产品名称	规格型号	价格(元)	产品详情
	液液传质系数测定实验装置	QY-HJGC47		查看详情
	雷诺数测定实验装置	QY-HGYL24		查看详情
	脉冲筛板萃取塔传质效率测定实验装置	QY-HGYL15		查看详情
	鼓泡釜搅拌气液两相流动特性实验装置	QY-HGYL13		查看详情
	伯努利毕托管测量实验装置	QY-BNL		查看详情
	板式塔流体力学实验装置	QY-BST		查看详情
	振动筛板萃取实验装置	QY-CQSB		查看详情
	固体物质流态化实验装置	QY-GLTH		查看详情
	洞道干燥实验装置	QY-H006		查看详情
	流化床干燥实验装置	QY-LHC		查看详情
	液液套管列管换热实验装置	QY-YHR		查看详情
	搅拌器性能测定实验装置	QY-JBQ		查看详情
	二氧化碳吸收与解析实验装置	QY-HG1		查看详情
	筛板式精馏塔实验装置	QY-JL		查看详情
	化工换热器传热实验装置	QY-CR		查看详情
	真空过滤实验操作装置	QY-GL01		查看详情
	化工流动过程综合实验装置	QY-LD03		查看详情
	单管升膜蒸发实验装置	QY-ZF06		查看详情
	填料塔精馏实验装置数字型	QY-JL		查看详情
	雷诺实验装置	QY-LN		查看详情
	离心泵性能测定实验装置	QY-LXB		查看详情
	流量计校核实验装置数字型	QY-LX		查看详情
	液液转盘萃取塔实验装置数字型	QY-ZPCQ		查看详情
	流体流动阻力系数测定实验装置	QY-ZL		查看详情
	填料塔吸收实验装置数字型	QY-TLXS		查看详情
	非均相分离物系混合物实验装置	QY-XFFL		查看详情

一、产品简介

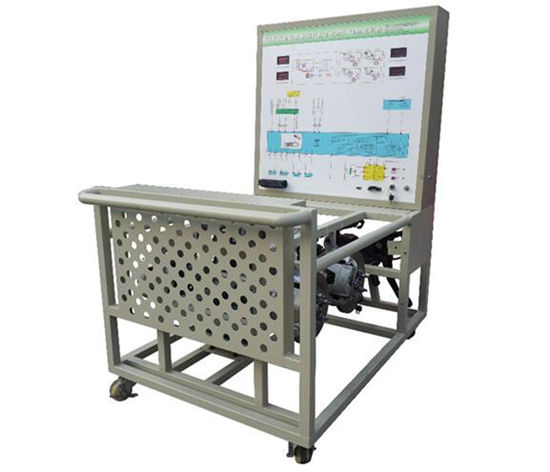

QY-QCXT02实训台采用汽车ABS制动系统为基础，配有ABS系统工作原理图，展示紧急制动时ABS系统工作过程。适用于汽车ABS制动系统理论教学和检测与维修实训的教学需要。
二、功能特点
1.实训台采用真实的汽车ABS制动系统实物为基础，由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车ABS系统的工作过程。
2.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图，学员可直观对照电路图和ABS制动系统实物，认识和分析控制系统的工作原理；安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
3.实训台安装有压力表，可实时显示制动总泵和四个制动分泵的液压变化；安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
4.设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
外形尺寸：1500×1000×1700mm(长×宽×高)
驱动电源：三相四线(三相五线 380V±10% 50Hz)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃-+50℃
主油道压力表：0-250kg/psi
制动分泵压力表：0-100kg/psi
变频器：
功率：4KW/5.5KW
输入：AC 3PH 380V±15% 50/60Hz
输出：9A/13A AC 3PH 0-380V 0-400Hz
三相异步电动机：
电压：AC 220V/380V 50Hz
电流：11.8A/6.8A
功率：3KW
转速：1420r/min
真空泵：
电压：AC 220V 50Hz
功率：370W
抽气速率：48L/min
极限压力：6.7×10-2Pa
转速：1400r/min
进气口径：Ø8
用油量：1L
噪声：≤68
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
面板柜：1.5mm冷板冲压成形，背面设置维修门；
四、基本配置(每台)

序号	名称	规格标准	单位	数量
1	检测控制面板(带面板柜)	装有各种检测端子以及彩色电路图和液压管路图；（9509004mm铝塑板，且安装绝缘底板)	套	1
2	ABS控制单元总成	原车	套	1
3	ABS指示器	原车	套	1
4	诊断座	OBDⅡ	个	1
5	点火开关	上海	个	1
6	制动总泵	原车	套	1
7	制动分泵	原车	个	4
8	刹车碟	原车	个	4
9	刹车皮	原车	个	4
10	外球笼	原车	个	4
11	半轴杆	原车	条	4
12	左右/前车速传感器	原车	套	1
13	左右/后车速传感器	原车	套	1
14	驱动皮条	上海	条	2
15	真空大力鼓	原车	套	1
16	制动踏板	原车	套	1
17	主油道压力表	0-250kg/psi	个	2
18	制动分泵压力表	0-100kg/psi	个	4
19	变频器	上海	台	1
20	三相异步电动机	上海	台	1
21	真空助力泵	上海	套	1
22	故障设置和考核系统	上海	套	1
23	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
24	配套设备使用说明书	含电子档	套	1
25	原厂维修手册	原车	套	1
