- 产品名称：汽车四轮转向系统运行教学实训台QY-QCDP17
- 产品型号：QY-QCDP17
- 产品价格：

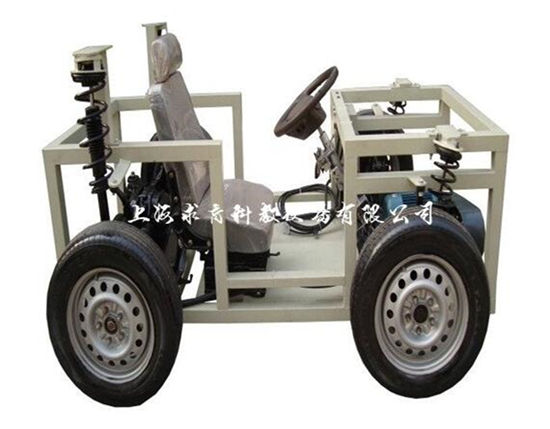

汽车四轮转向系统运行教学实训台QY-QCDP17
文章来源：
一、产品简介
QY-QCDP17实训台采用车辆的四轮转向系统为基础，全面展示了汽车四轮转向系统的组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构的汽车四轮转向系统理论与维修实训教学需要，满足对汽车四轮转向系统结构展示、工作模拟、拆装实训等教学功能。
二、功能特点
1.实训台采用真实可运行的汽车四轮转向系统，充分展示汽车四轮转向系统的组成结构。
2.实训台由三相电机做动力源带动助力泵工作，操纵方向盘，调节车速信号模拟按钮，模拟演示低速时前后轮逆相转向、高速时前后轮同相转向的四轮转向工作过程。
3.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
外形尺寸：1700×1500×1200mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机：
电 压：AC 220V/380V 50Hz
电 流：8.7A/5.0A
功 率：2.2KW
转 速：1420r/min
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子以及 彩色原理图 | 套 | 1 |
| 2 | 四轮转向模拟控制装置 | 原车 | 套 | 1 |
| 3 | 前桥悬挂机构 | 原车 | 套 | 1 |
| 4 | 后桥悬挂机构 | 原车 | 套 | 1 |
| 5 | 方向盘、转向柱、 万向节、方向机、转向拉杆 | 原车 | 套 | 1 |
| 6 | 助力泵 | 原车 | 个 | 1 |
| 7 | 四轮转向机构 | 原车 | 套 | 1 |
| 8 | 车轮 | 原车 | 个 | 4 |
| 9 | 三相异步电动机 | 2.2KW | 台 | 1 |
| 10 | 三相漏电保护开关 | NBE7LE 3P 63A | 个 | 1 |
| 11 | 移动台架(带自锁脚轮装置) | 1700×1500×1200mm (长×宽×高) | 台 | 1 |
| 12 | 电源变压器 | 套 | 1 |
