- 产品名称：雷克萨斯汽车电控液压助力转向实训台QY-QCDP10
- 产品型号：QY-QCDP10
- 产品价格：

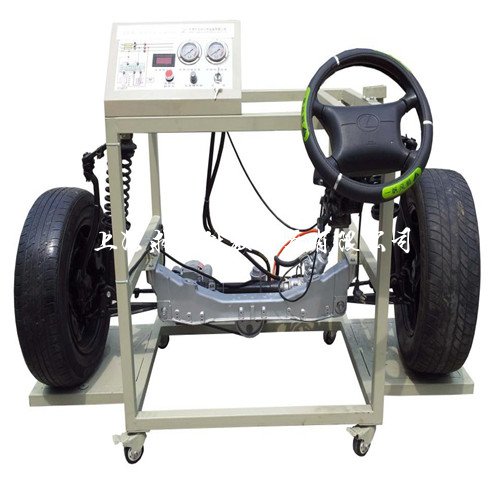

雷克萨斯汽车电控液压助力转向实训台QY-QCDP10
文章来源：
一、产品简介
QY-QCDP10实训台采用雷克萨斯汽车前桥总成为基础，全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。适用于学校对电控助力转向系统的理论和维修实训的教学需要。
二、功能特点
1实训台采用.真实可运行的汽车电控助力转向系统，充分展示电控助力转向系统的组成结构。
2.实训台由三相电机做动力源带动助力泵工作，操纵方向盘，调节车速信号模拟旋钮，完整演示电控动力转向的工作过程。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电控助力转向系统的工作原理。
4.实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
外形尺寸：1700×1200×1000mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
输入电源；交流220V±10% 50Hz
工作电源；直流12V
工作温度：-40℃～+50℃
油 压 表：0～100kg/psi
三相异步电动机：
电 压：AC 220V/380V 50Hz
电 流：8.7A/5.0A
功 率：2.2KW
转 速：1420r/min
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子以及彩色电路图; UV平板喷绘; | 套 | 1 |
| 2 | 动力转向控制电脑(ECU) | 台 | 1 | |
| 3 | 点火开关 | 个 | 1 | |
| 4 | 前桥悬挂机构 | 套 | 1 | |
| 5 | 储油罐 | 个 | 1 | |
| 6 | 助力泵 | 个 | 1 | |
| 7 | 方向盘、转向柱、万向节、 方向机、转向拉杆 | 套 | 1 | |
| 8 | 电磁调节阀 | 个 | 1 | |
| 9 | 车轮 | 个 | 2 | |
| 10 | 车速信号模拟装置 | 套 | 1 | |
| 11 | 油压表 | 0～100kg/psi | 个 | 2 |
| 12 | 三相异步电动机 | YT 100L1-4 | 台 | 1 |
| 13 | 移动台架(带自锁脚轮装置) | 1700×1200×1000mm(长×宽×高) | 台 | 1 |
