- 产品名称：本田飞度CVT汽车无极变速器实训台QY-QCBS16
- 产品型号：QY-QCBS16
- 产品价格：

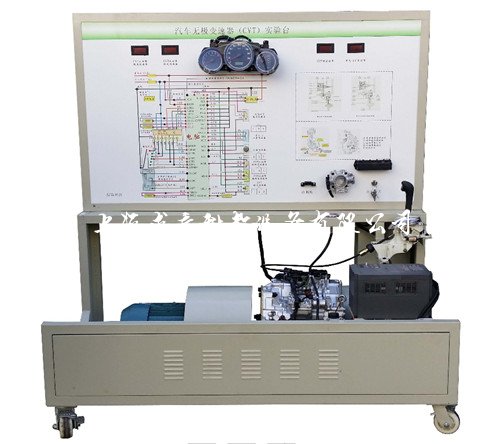

本田飞度CVT汽车无极变速器实训台QY-QCBS16
文章来源：
一、产品简介
QY-QCBS16设备采用本田飞度电控无级变速器总成展示无级变速器组成结构和工作过程；适用于学校对自动变速器理论和维修实训的教学需要。
二、功能特点
1.实训台采用真实可运行的无级变速器、充分展示无级变速器的工作过程和组成结构，如：液力变扭器、机械传动、液压控制和电子控制等。
2.实训台装有电机直接驱动变速器,电机与变速器通过联轴直接固定.可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过载继电器来防止电机过载，为了防止机械设备起动/停止期间的冲击，可通过变频器设定以S曲线图形进行加速/减速。
3.实训台面板上绘有彩色喷绘电路图和工作原理示意图，学员可直观对照电路图和实物，认识和分析CVT自动变速器控制系统的工作原理；安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表、可实时显示转速、车速等参数变化；安装有诊断座，可连接专用或通用型汽车解码器，对无级变速器电控系统进行读取故障码、清除故障码等自诊断功能。
5.实训台面板上安装有无级变速器各电磁阀指示灯，实时显示各电磁阀的工作状态。实训台配备有电源总开关、电机防护罩、输出轴防护罩等安全保护装置
三、技术规格
外形尺寸：1600×900×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
输入电源；交流220V±10% 50Hz
工作电源；直流12V
三相异步电动机：
电 压：AC 380V/660V
电 流：8.2A/4.7A
功 率：4KW/5.5kw
转 速：2880r/min
变频器：
功 率：5.5KW/7.5KW
输 入：AC 3PH 380V±15%
输 出：9A/13A AC3PH 0~380V 0~400Hz
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
面板柜：1.5mm冷板冲压成形，背面设置维修门；
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板(带3mm厚有机玻璃保护) | 装有各种检测端子以及彩色原理图 | 套 | 1 |
| 2 | 组合仪表 | 套 | 1 | |
| 3 | 无级变速器控制电脑 | 台 | 1 | |
| 4 | 诊断座 | OBDⅡ | 个 | 1 |
| 5 | 点火开关 | 个 | 1 | |
| 6 | 无级变速器总成 |
CVT，含各种传感器 |
套 | 1 |
| 7 | 压力表 | 0-25kg/cm2 | 个 | 1 |
| 8 | 节气门总成 | 套 | 1 | |
| 9 | 曲轴传感器及信号盘 | 套 | 1 | |
| 10 | 变速器档位总成 | 套 | 1 | |
| 11 | 变速器油散热装置 | 套 | 1 | |
| 12 | 三相异步电动机 | 台 | 1 | |
| 13 | 变频器 | 台 | 1 | |
| 14 | 移动台架(带自锁脚轮装置) | 1600×900×1700mm(长×宽×高) | 台 | 1 |
| 15 | 故障模拟与故障排除装置 | 套 |
1 |
