- 产品名称：本田雅阁汽车自动变速器实训台QY-QCBS13
- 产品型号：QY-QCBS13
- 产品价格：

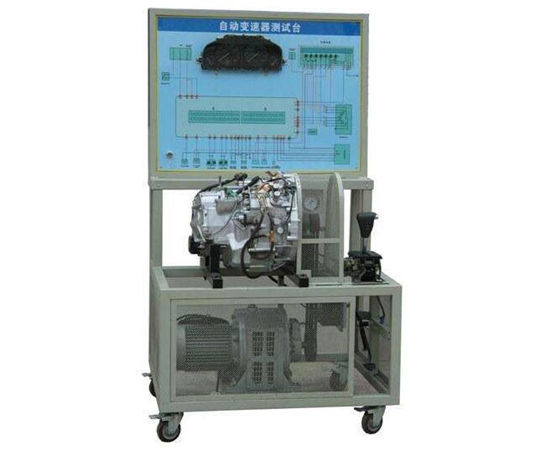

本田雅阁汽车自动变速器实训台QY-QCBS13
文章来源：
一、产品简介
QY-QCBS13本田雅阁自动变速器实训台采用本田雅阁2.3（CG5）电控自动变速器总成为基础，展示电控自动变速器组成结构和工作过程。
二、功能特点
1.实训台采用真实可运行的电控自动变速器、由可调速三相异步电动机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示自动变速器的组成结构和工作过程。
2.实训台装有电机直接驱动变速器,电机与变速器通过联轴直接固定。可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过载继电器来防止电机过载，为了防止机械设备起动/停止期间的冲击，可通过变频器设定进行加速/减速。
3.实训台面板采用铝塑板，打印有永不褪色的UV平板喷绘彩色电路图；学员可直观对照电路图和实物，认识和分析自动变速器控制系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等；安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化；安装有诊断座，可连接专用或通用型汽车解码器，对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。
5.实训台面板上安装有自动变速器各电磁阀指示灯，实时显示各电磁阀的工作状态。配备有电机防护罩、输出轴防护罩等安全保护装置
三、技术规格
外形尺寸：1500×1000×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
输入电源；交流220V±10% 50Hz
工作电源；直流12V
三相异步电动机：
电 压：AC 380V/660V
电 流：8.2A/4.7A
功 率：4KW/5.5kw
转 速：2880r/min
变频器：
功 率：5.5KW/7.5KW
输 入：AC 3PH 380V±15%
输 出：9A/13A AC3PH 0~380V 0~400Hz
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
面板柜：1.5mm冷板冲压成形，背面设置维修门；
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子以及彩色电路图 | 套 | 1 |
| 2 | 组合仪表 | 套 | 1 | |
| 3 | 发动机自动变速器控制电脑(ECU) | 台 | 1 | |
| 4 | 诊断座 | 个 | 1 | |
| 5 | 点火开关 | 个 | 1 | |
| 6 | 压力表 | 0-25kg/cm2 | 个 | 1 |
| 7 | 自动变速器总成 | 套 | 1 | |
| 8 | 节气门总成 | 套 | 1 | |
| 9 | 曲轴传感器及信号盘 | 套 | 1 | |
| 10 | 变速器档杆总成 | 套 | 1 | |
| 11 | 变速器油散热装置 | 套 | 1 | |
| 12 | 三相异步电动机 | 5.5KW 380V | 台 | 1 |
| 13 | 变频器 | 7.5KW 380V | 台 | 1 |
| 14 | 刹车机构装置 | 套 | 1 | |
| 15 | 移动台架(带自锁脚轮装置) | 1500×1000×1700mm(长×宽×高) | 台 | 1 |
| 16 | 故障模拟与故障排除装置 | 套 | 1 |
