- 产品名称:斯太尔2190全车电器运行维修实训台QY-QCDQ21
- 产品型号:QY-QCDQ21
- 产品价格:

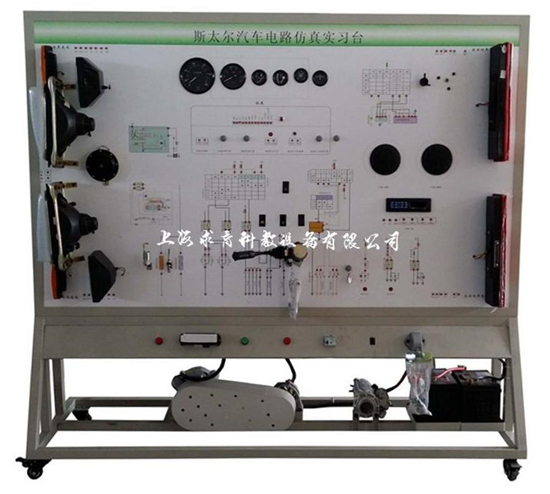

斯太尔2190全车电器运行维修实训台QY-QCDQ21
文章来源:
一、产品简介
QY-QCDQ21实训台采用斯太尔2190整车电器实物为基础,展示汽车电器各系统的组成结构和工作过程。适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.实训台采用真实可运行的柴油机汽车整车电器系统,展示汽车整车电器系统的组成结构。接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.实训台面板打印有彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理;安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
3.实训台设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、技术规格
外形尺寸(约):2080×700×1900mm(长×宽×高)
动力电源:三相四线(或三相五线)380V±10% 50Hz
工作电压:直流
工作温度:-40℃~+50℃
三相异步电动机
型 号:TY 100L1-4
电压:AC 220V/380V
功率:2.2KW
转速:1420r/min
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)
序号 | 名 称 | 规格型号 | 单位 | 数量 |
1 | 示教板面板 | 装有各种检测端子以及彩色电路图 | 套 | 1 |
2 | 点火开关 | 个 | 1 | |
3 | 组合仪表 | 原车 | 套 | 1 |
4 | 组合开关 | 原车 | 套 | 1 |
5 | 左右前大灯总成 | 原车 | 套 | 1 |
6 | 左右前雾灯 | 原车 | 套 | 1 |
7 | 左右转向灯 | 原车 | 套 | 1 |
8 | 左右转向边灯 | 原车 | 套 | 1 |
9 | 左右组合尾灯 | 原车 | 套 | 1 |
10 | 牌照灯 | 原车 | 套 | 1 |
11 | 灯光开关 | 原车 | 套 | 1 |
12 | 刹车灯开关 | 原车 | 套 | 1 |
13 | 倒车灯开关 | 原车 | 套 | 1 |
14 | 危险灯开关 | 原车 | 套 | 1 |
15 | 线束 | 套 | 1 | |
16 | 雨刮总成 | 原车 | 套 | 1 |
17 | 雨刮控制继电器 | 原车 | 个 | 1 |
18 | 喷水电机 | 原车 | 套 | 1 |
19 | 喷水壶 | 原车 | 套 | 1 |
20 | 喇叭 | 原车 | 个 | 2 |
21 | 喇叭继电器 | 原车 | 个 | 1 |
22 | 雾灯继电器 | 原车 | 个 | 1 |
23 | 起动机总成 | 原车 | 台 | 1 |
24 | 发电机总成 | 原车 | 台 | 1 |
25 | 三相异步电动机 | TY 100L1-4 | 台 | 1 |
26 | 蓄电池 | 台 | 按车型配 | |
27 | 保险丝盒 | 个 | 2 | |
28 | 电源总开关 | 50A | 个 | 1 |
29 | 移动台架(带自锁脚轮装置) | 2080×700×1800mm(长×宽×高) | 台 | 1 |
30 | 故障模拟与排除装置 | 套 | 1 | |
31 | 教师手册 | 套 | 1 | |
32 | 合格证与保修卡 | 套 | 1 |
