豪泺运输汽车全车电路维修示教板QY-QCDQ16

    文章来源:

  • 产品名称:豪泺运输汽车全车电路维修示教板QY-QCDQ16
  • 产品型号:QY-QCDQ16
  • 产品价格:

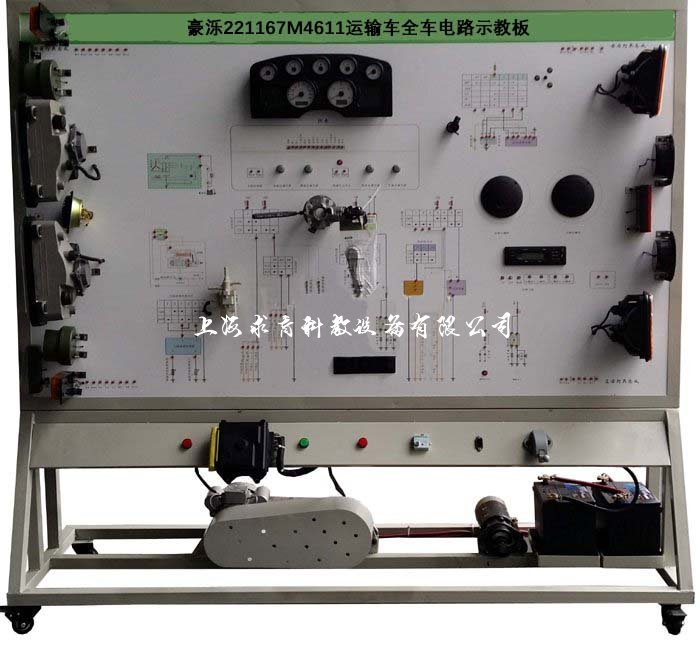

豪泺运输车全车电路示教板

一、产品简介
QY-QCDQ16实训台采用豪泺221167M4611运输车原车柴油机电器实物为基础,展示汽车电器各系统的组成结构和工作过程。适用于工程兵部队对豪泺运输车电器理论和维修实训的教学需要。
装置模拟豪泺运输车电器系统的组成结构、工作原理与常见故障现象、原因与特点,可进行操纵系统常见故障的分析、检测与排除方面的实验、教学与实训,为提高有关实训人员故障分析诊断水平。适用于工程兵部队的快速维修实训,同时适用于地方各大专院校,工程机械培训学校,技校等专业教学与实训考核,该装置是各类工程兵部队实验实训室现代化的重要标志产品。
二、功能特点
1.实训台采用真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.实训台面板采用铝塑板,表面经特殊工艺喷涂底漆处理;打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
3.实训台面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
三、技术规格
外形尺寸(约):2080×700×1900mm(长×宽×高)
动力电源:三相四线(或三相五线)380V±10% 50Hz
工作电压:直流12V
工作温度:-40℃~+50℃
三相异步电动机
型  号:TY 100L1-4
电压:AC 220V/380V
功率:2.2KW
转速:1420r/min
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号 名       称 规格型号 单位 数量
1 示教板面板 装有各种检测端子以及彩色电路图 1
2 点火开关   1
3 组合仪表 原车 1
4 组合开关 原车 1
5 左右前大灯总成 原车 1
6 左右前雾灯 原车 1
7 左右转向灯 原车 1
8 左右转向边灯 原车 1
9 左右组合尾灯 原车 1
10 牌照灯 原车 1
11 灯光开关 原车 1
12 刹车灯开关 原车 1
13 倒车灯开关 原车 1
14 危险灯开关 原车 1
15 线束 上海求育 1
16 雨刮总成 原车 1
17 雨刮控制继电器 原车 1
18 喷水电机 原车 1
19 喷水壶 原车 1
20 喇叭 原车 2
21 喇叭继电器 原车 1
22 雾灯继电器 原车 1
23 起动机总成 原车 1
24 发电机总成 原车 1
25 三相异步电动机 TY 100L1-4 1
26 蓄电池   1
27 保险丝盒 上海求育 2
28 电源总开关 50A 1
29 移动台架(带自锁脚轮装置) 2080×700×1800mm(长×宽×高) 1
30 故障模拟与排除装置 上海求育 1
31 教师手册 上海求育 1
32 合格证与保修卡 上海求育 1
