- 产品名称：网孔型汽车全车电器接线考核实训台QY-QCDQ11
- 产品型号：QY-QCDQ11
- 产品价格：

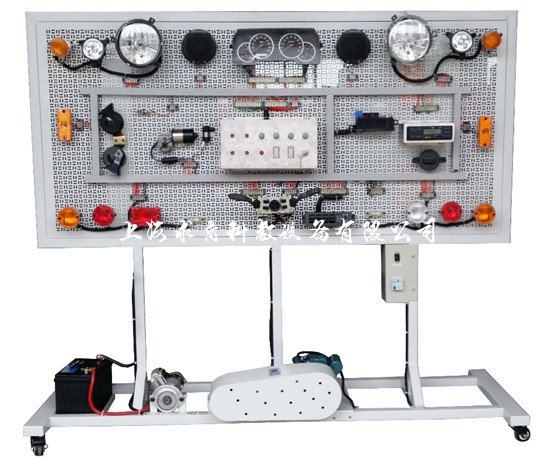

网孔型汽车全车电器接线考核实训台QY-QCDQ11
文章来源：
一.产品简介
QY-QCDQ11实训台采用北汽勇士BJ2022全车电器系统的真实元器件制作，包括灯光模块、仪表模块、发动机电控模块、充电模块、起动模块、音响模块、雨刮模块、车窗中控锁电动后视镜模块，培养学生动手搭接线路、分析电路和排除电路故障的能力。
二.功能特点
1.冷板冲压成形的网孔式实训板安装原车材料,系统元器件插接好线后，运行汽车电器各系统，展示汽车电器各系统的组成结构与工作原理。
2.设备线束与接线检测端子外露；学员可直观对照实物，认识和分析汽车整车电器各系统的工作原理。
3.网孔实训板上有接线检测端子，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
4.模块结构：各模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
5.无原理图板设计,更加接近真实车辆电器维修情境的训练。
三.技术规格
考核形式：接线式
电源电压：220V交流、50HZ
工作电压：12V
外形尺寸（约）：1900×700×1800mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
型号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四.基本配置（每台）
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 面板 | 装有各种检测端子以及彩色电路图 | 套 | 1 |
| 2 | 发动机控制电脑(ECU) | 原车 | 套 | 1 |
| 3 | 诊断座 | 原车 | 个 | 1 |
| 4 | 点火开关 | 原车 | 个 | 1 |
| 5 | 组合仪表 | 原车 | 套 | 1 |
| 6 | 组合开关 | 原车 | 套 | 1 |
| 7 | 左右前大灯总成 | 原车 | 套 | 1 |
| 8 | 左右前雾灯 | 原车 | 套 | 1 |
| 9 | 左右转向灯 | 原车 | 套 | 1 |
| 10 | 左右转向边灯 | 原车 | 套 | 1 |
| 11 | 左右组合尾灯 | 原车 | 套 | 1 |
| 12 | 牌照灯 | 原车 | 套 | 1 |
| 13 | 高位刹车灯 | 原车 | 个 | 1 |
| 14 | 灯光开关 | 原车 | 套 | 1 |
| 15 | 刹车灯开关 | 原车 | 套 | 1 |
| 16 | 倒车灯开关 | 原车 | 套 | 1 |
| 17 | 危险灯开关 | 原车 | 套 | 1 |
| 18 | 线束 | 求育 | 套 | 1 |
| 19 | 雨刮总成 | 原车 | 套 | 1 |
| 20 | 雨刮控制器 | 原车 | 个 | 1 |
| 21 | 喷水电机 | 原车 | 套 | 1 |
| 22 | 喷水壶 | 原车 | 套 | 1 |
| 23 | 喇叭 | 原车 | 个 | 2 |
| 24 | 喇叭继电器 | 原车 | 个 | 1 |
| 25 | X触点继电器 | 原车 | 个 | 1 |
| 26 | 雾灯继电器 | 原车 | 个 | 1 |
| 27 | 无分电器点火系统 | 含点火器总成、火花塞、曲轴位置传感器 | 套 | 1 |
| 28 | 模拟喷油嘴指示灯 |
|
套 | 1 |
| 29 | 燃油泵继电器 | 原车 | 个 | 1 |
| 30 | 燃油泵指示灯 | 原车 | 个 | 1 |
| 31 | 曲轴位置传感器及信号轮 | 原车 | 套 | 1 |
| 32 | 电动窗主开关 | 原车 | 套 | 1 |
| 33 | 左右前车门电脑 | 原车 | 个 | 1 |
| 34 | 舒适电脑 | 原车 | 个 | 1 |
| 35 | 右前门锁电机 | 原车 | 套 | 1 |
| 36 | 左右后电动窗电机 | 原车 | 套 | 1 |
| 37 | 左右后电动窗开关 | 原车 | 套 | 1 |
| 38 | 左右后门锁电机 | 原车 | 套 | 1 |
| 39 | 汽车音响总成 | 原车 | 套 | 1 |
| 40 | 扬声器 | 6"，200W | 对 | 1 |
| 41 | 起动机总成 | 原车 | 台 | 1 |
| 42 | 发电机总成 | 原车 | 台 | 1 |
| 43 | 三相异步电动机 | YT 100L1-4 | 台 | 1 |
| 44 | 蓄电池 | 12V 45Ah | 台 | 1 |
| 45 | 保险丝盒 |
|
个 | 2 |
| 46 | 电源总开关 | 50A | 个 | 1 |
| 47 | 移动台架(带自锁脚轮装置) | 1900×700×1800mm(长×宽×高) | 台 | 1 |
| 48 | 实验插接线 |
|
套 | 1 |
| 49 | 教师手册 |
|
套 | 1 |
| 50 | 合格证与保修卡 |
|
套 | 1 |
