- 产品名称：汽车自动空调电路系统示教板QY-KTXT05
- 产品型号：QY-KTXT05
- 产品价格：

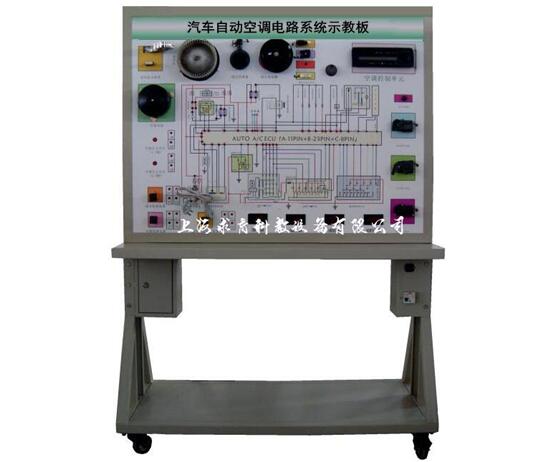

汽车自动空调电路系统示教板QY-KTXT05
文章来源：
一、产品简介
QY-KTXT05示教板采用原车汽车自动空调电路系统实物为基础，充分展示汽车自动空调电路系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车自动空调电路系统理论和维修实训的教学需要。
二、功能特点
1.实训台采用真实可运行的汽车自动空调电路系统，充分展示汽车自动空调电路系统的组成结构。
2.实训台操纵空调面板上的各种开关，可清楚观察各个伺服电动机的动作和鼓风机转速的调节等，可真实演示空调电路系统的工作过程。
3.示教板面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车空调电路系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测空调电路系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的钢制台面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数
外形尺寸：1240×650×1700mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板带面板柜 | 装有各种检测端子，彩色电路图和工作原理示意图（1200*900*4mm) | 套 | 1 |
| 2 | 空调控制单元 | 原车 | 套 | 1 |
| 3 | 点火开关 | 上海求育 | 个 | 1 |
| 4 | 鼓风机总成 | 含功率管，鼓风机电阻，超高速继电器等 | 套 | 1 |
| 5 | 伺服马达与温度传感器 | 原车 | 套 | 1 |
| 6 | 传感器信号模拟装置 | 上海求育 | 套 | 1 |
| 7 | 保险丝盒（带继电器一体安装） | 带专用标签打印机的标识 | 个 | 1 |
| 8 | 移动台架(带自锁脚轮装置) | 1240×650×1700mm(长×宽×高) | 台 | 1 |
| 9 | 传感器数值显示数显表 | 上海求育 | 套 | 1 |
| 10 | 故障模拟与排除装置 | 上海求育 | 套 | 1 |
| 11 | 设备教师手册 | 上海求育 | 套 | 1 |
| 12 | 设备合格证、保修卡 | 上海求育 | 套 | 1 |
| 13 | 电源变压器及附件 | 上海求育 | 套 | 1 |
| 14 | 漏电保护开关及附件 | 上海求育 | 套 | 1 |
