新能源纯电动汽车驱动系统实训台QY-XNY25

文章来源：

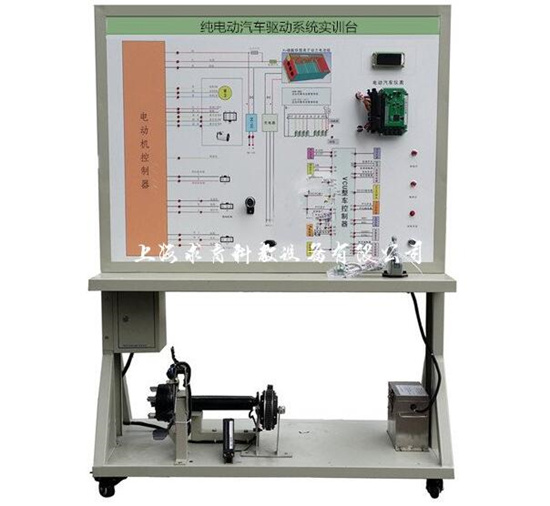

产品名称：新能源纯电动汽车驱动系统实训台QY-XNY25
产品型号：QY-XNY25
产品价格：

一、产品功能
QY-XNY25实训台采用纯电动汽车驱动系统实物为基础，可真实展示纯电动汽车驱动系统的组成结构和工作过程。适用于学校对纯电动汽车驱动系统的教学需要。
二、功能特点
1.实训台采用真实可运行的纯电动汽车驱动系统，充分展示纯电动汽车驱动系统的组成结构和工作过程。
2.实训台面板打印有永不褪色的彩色电路图，表面喷涂光油。
3.实训台面板上安装有汽车仪表，可实时显示动力传递过程、车速等、电控系统故障指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台配备有油门控制装置，可方便对纯电动汽车驱动系统进行加减速。
6.实训台配备有电源总开关、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1.工作电源：直流12V
2.工作温度：-40℃～+50℃
3.动力电池：36V
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	组合仪表	电动汽车专用	个	1
3	点火开关	配套	套	1
4	主动均衡电池管理系统	ABM-BMU主动均衡电池管理系统	套	1
5	新能源汽车整车控制器（软硬件一体）	▲含VCU整车控制器开发完整的资料与源代码、调试工具1套。	套	1
6	电机控制器	与电机配套	套	1
7	车载充电器与充电接口	与电池配套	套	1
8	DC-DC转换器	24V转12V	套	1
9	HV磷酸铁锂离子动力电池组	24V20AH	套	1
10	无刷直流电机驱动系统	24V500W	套	1
11	半轴刹车系统	电动车专用	套	1
12	档位开关	电动车专用	套	1
13	油门控制装置	电动车专用	套	1
14	直流接触器	DZ47	套	1
15	电源总开关	配套	套	1
16	移动台架	1240×600×1700mm(带自锁脚轮装置)	台	1
17	保险丝盒	配套	套	1
18	保修卡/合格证	配套	套	1
19	教师手册	配套	套	1
20	故障模拟与排除装置		套	1
21	汽车多媒体教学系统		套	1
