- 产品名称：新能源电动车电池组管理控制系统实验台QY-XNY07
- 产品型号：QY-XNY07
- 产品价格：

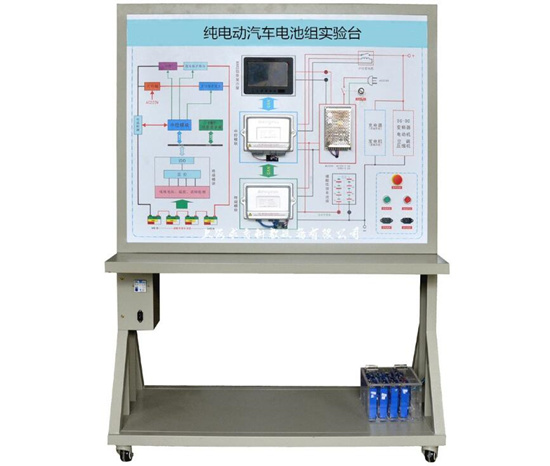

新能源电动车电池组管理控制系统实验台QY-XNY07
文章来源：
一、产品特点
1.QY-XNY07实训台采用纯电动汽车电池组管理控制系统实物为基础，可动态监测每个单节电池电压、动态估计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处理、动态监测总回路电流、动态报警指示、充电实时控制等。
2.实验台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图，表面喷涂光油；学员可直观对照纯电动汽车电池组管理系统结构原理图和实物，认识和分析纯电动汽车电池组管理系统的工作原理。
3.实验台面板上安装有电源总开关、BMS电池管理控制单元、7寸BMS信息显示屏、急停开关、点动开关、12V开关电源、充放电插座、电源检测端子等，可直接在面板上检测电源控制单元电信号，如电阻、电压、电流、频率信号等。
4.实验台内部装有离心式鼓风机与PTC辅助加热器，用于模拟汽车运行时电池组的放电负载。
5.实验台整体框架采用40×40mm高强度的方钢，四周蒙钢板焊接而成，表面采用喷涂工艺处理，底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。
6.实验台工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、技术参数
外接电源：交流220V±10%50Hz
工作电压：直流12V
工作温度：-40℃～+50℃4.外形尺寸：980×660×1400mm(长×宽×高)
三、基本配置
检测控制面板、BMS电池管理控制单元、7寸BMS信息显示屏、磷酸铁锂电池组、电源开关、12V开关电源、急停开关、充放电开关、充放电插座、充放电插头、离心式鼓风机、PTC辅助加热器、移动台架等。
四、实验内容
1、BMS系统操作实训
2、BMS系统结构及运行原理学习
3、汽车动力电池系统组串原理
4、系统运行时单节动力电池数据采集与读取
5、动力电池组开路故障模拟
6、电池组单体电池高温报警故障模拟
7、电池组单体电池超压报警故障模拟
8、电池组单体电池开路报警故障模拟
9、电池组充电与放电过程实训
