维柴WD615柴油发动机实训台QY-FDJ71

    文章来源:

  • 产品名称:维柴WD615柴油发动机实训台QY-FDJ71
  • 产品型号:QY-FDJ71
  • 产品价格:

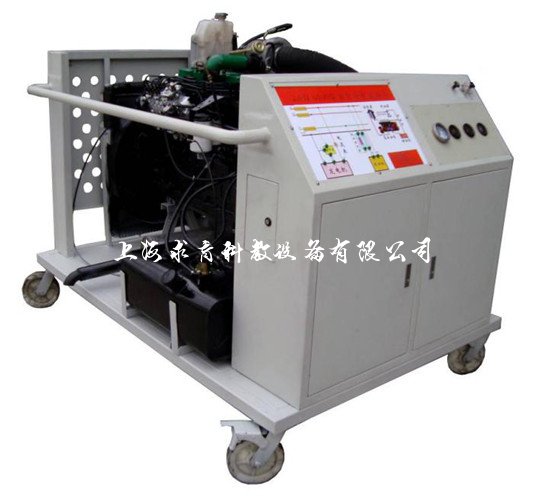

维柴WD615柴油发动机实训台

一、产品简介
QY-FDJ71实训台采用维柴WD615柴油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,展示普通柴油发动机的组成结构和工作过程。
二、功能特点
1.实训台面板面板打印有永不褪色的彩色电路图;学员可直观对照电路图和柴油发动机实物,认识和分析控制系统的工作原理。
2.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
3.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、信号等。
三、技术规格
外形尺寸:1700×1400×1300mm(长×宽×高)
工作电源:直流24V
燃油标号:依发动机型号
油箱容积:10L
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
面板机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:200*100mm
四、基本配置(每台)

序号名       称规格型号单位数量
1检测控制面板装有各种检测端子以及彩色电路图(1.5mm冷板UV彩色喷绘)1
2组合仪表原车1
3点火开关原车1
4普通柴油发动机总成原车1
5燃油箱10L1
6油门控制装置  1
7进、排气管(带保护罩)原车1
8水箱(含保护罩)  1
9蓄电池12V 80Ah2
10继电器含:起动继电器、预热继电器等1
11保险丝盒  1
12电源总开关50A1
13移动台架(带自锁脚轮装置)1700×1400×1300mm
(长×宽×高)
1
14故障模拟与排除装置  1
15设备教师手册  1
16设备合格证、保修卡  1
