- 产品名称：发动机总装与电气接线运行实训台QY-FDJ23
- 产品型号：发动机总装与电气接线运行实训台QY-FDJ23_上海求育科教设备有限公司
- 产品价格：

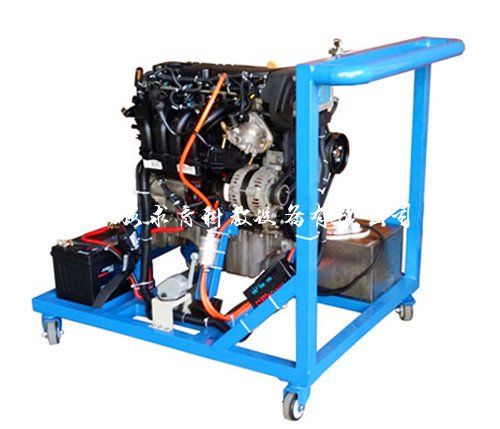

发动机总装与电气接线运行实训台QY-FDJ23
文章来源：
一、产品简介
QY-FDJ23实训台采用国产发动机总成简易台架和运行附件台组成。台架提供学员进行发动机总成拆卸和装配、发动机电气线路动手搭接实训。发动机总成与发动机电气线路动手搭接装配好后，可起动运行发动机，检测发动机的运行工况效果。
二．功能特点
1.实训台安装全套真实可运行的发动机与运行附件；可实现发动机总装情境实训。
2.台架可进行油路、电路、水路、气路的连接，可运行发动机(加速/减速/怠速工况正常）、检测发动机总成拆装的运行工况效果。
3.台架可进行发动机总装与发动机电气线路动手搭接；
4.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。（车型选配）
5.实训台配备有电源总开关、飞轮防护罩等安装保护装置。
6.实训台可轻易实现发动机保养、维护、电气线路控制原理搭接实训。
7.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．技术规格
工作电源：原车
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：120*80mm
移动台架(带自锁脚轮装置)：1000*700*1200mm(长*宽*高）
四．基本配置（每套）
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 发动机控制电脑(ECU) | 原车 | 套 | 1 |
| 2 | 组合仪表 | 原车 | 套 | 1 |
| 3 | 诊断座 | 原车 | 个 | 1 |
| 4 | 点火开关 | 原车 | 个 | 1 |
| 5 | 燃油箱 | 10L | 个 | 1 |
| 6 | 燃油泵(含油泵插头) | 全新 | 套 | 1 |
| 7 | 水箱及附件 | 原车 | 套 | 1 |
| 8 | 冷却电子风扇 | 12V，80W | 个 | 2 |
| 9 | 蓄电池 | 12V 65Ah | 台 | 1 |
| 10 | 继电器 | 含：起动继电器、油泵继电器、冷却风扇继电器等 | 套 | 1 |
| 11 | 线束 | 套 | 1 | |
| 12 | 保险丝盒 | 继电器盒（带保险丝座）整体型 | 个 | 1 |
| 13 | 电源总开关 | 50A | 个 | 1 |
| 14 | 移动台架(带自锁脚轮装置 | 1000*700*1200mm(长*宽*高） | 台 | 1 |
| 15 | 发动机总成 | 原车 | 套 | 1 |
| 16 | 进、排气管 | 原车 | 套 | 1 |
| 17 | 三元催化器 | 带全新消声器 | 套 | 1 |
| 18 | 总装设备 （选配） | 套 | 1 |
