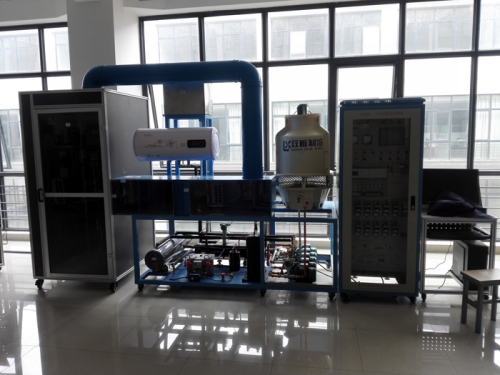

- 产品名称:网络型中央空调实训考核装置QY-JDW03
- 产品型号:QY-JDW03
- 产品价格:

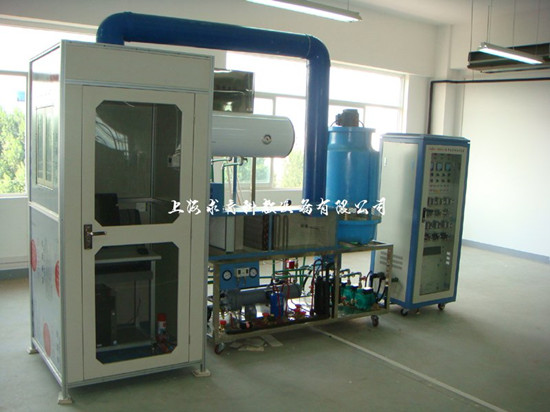

网络型中央空调实训考核装置QY-JDW03
文章来源:
一、产品概述

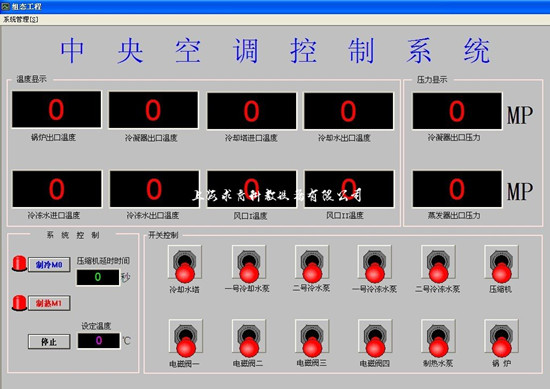

QY-JDW03中央空调实训考核装置(网络型)系统采用水冷机组,不锈钢框架结构,终端建立一个专门房间进行客户的模拟,大厅的模拟直接利用教室原来空间,采用分水器和集水器对冷量或热量进行分配调节,整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。组态软件能够以动画的形式同步显示系统的设备结构、控制原理和流程。
二、基本功能
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行保护与日常维护操作考核
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、网络通讯技术及其应用。
12、具有自动溢水保护系统
三、产品配置
1、电气参数
工作电源:三相五线380V±10%,50Hz
安全保护:具有接地保护,漏电保护,过流保护。
额定功率:<5KW
2、系统对象配置
设备整体与实际中央空调系统结构相同,采用开放式不锈钢框架结构,各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统(风管组件)、模拟房间、电控柜、计算机等部分组成,并配有集水器、分水器、膨胀水箱。
(1)制冷机组
由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成,管路中还设有控制阀等实训所必需的部件,管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作,制冷剂为R22。
(2)冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成,主要完成制冷机组冷却散热工作。
(3)冷冻水系统
由2台冷冻水泵、分水器、集水器、膨胀水箱等组成,主要完成制冷机组的冷冻水循环工作。
6、制热系统
由模拟锅炉(电加热式)、1台热水泵组成,主要完成制热工作。
(5)空气调节系统(风管组件)
由过滤器、表冷器、电加热器、普通风机、风道等组成,主要完成空气调节作用。
(6)模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成,主要完成房间的温度设定与空气调节作用。
(1)控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据,可进行全手动和自动运行操作。
3、PLC:三菱FX2N-48MR
4、变频器:三菱FR-S540E-0.75K-CH
5、触摸屏:5.7英寸彩色触摸屏
(2)软件配置
2、PLC编程软件,配套PLC实训程序及实训指导书。
3、中央空调配套组态软件。
(3)网络监控及智能考核软件,实现教师台和学生台电脑(30台)可以同时监控中央空调的运行状态,对中央空调的压力、温度等相关数据进行采集和显示。 教师机设置故障,学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据,生成成绩单,具有打印功能。
(1)通讯配置
可以实现多台电脑联网控制系统。
(2)工具仪表配置
1、品牌台式微机1台 (校方自备)
2、数字万用表1个
3、装配工具1套
四、中央空调配置清单
编号 | 名称 | 单位 | 数量 | 详细参数指标 |
1 | 压缩机 | 台 | 1 | 2HP R22 50HZ 220V |
2 | 起动器 | 只 | 1 | 50UF |
3 | 储液器 | 个 | 1 | R22 1KG |
4 | 冷凝器 | 只 | 1 | 螺旋式 |
5 | 手阀 | 只 | 2 | 1/4 |
6 | 高低压表 | 只 | 2 | 低压表:-0.1~1.8Mpa, 高压表:-0.1~3.8Mpa |
7 | 膨胀阀 | 只 | 1 | RF22 Φ3 -60℃~10℃ |
8 | 风机 | 个 | 1 | ~220V |
9 | 风管组件 | 套 | 1 | 内装过滤器、蒸发器、风机等 |
10 | 热水泵 | 台 | 2 | ~220V 50HZ 300W 扬程35米 |
11 | 冷水泵 | 台 | 2 | ~220V 50HZ 370W 扬程32米 |
12 | 电磁阀(液) | 只 | 1 | Ф10m 220V |
13 | 蒸发器 | 只 | 1 | 螺旋式 |
14 | 过滤器 | 个 | 1 | Ф10 R22 |
15 | 视液镜 | 个 | 1 | Ф10 |
16 | 温控器 | 只 | 1 | ~220V 50HZ设定温度范围:5℃~35℃ |
17 | ||||
18 | 热电偶 | 只 | 8 | K型 |
19 | 工作原理模拟演示板 | 块 | 1 | 彩色LED动态演示 |
20 | 模拟房间 | 套 | 1 | 1200mm×1200mm×1800mm |
21 | 模拟锅炉 | 套 | 1 | 40L 1500W内胆额定压力0.7mpa |
22 | 冷却塔 | 个 | 1 | 3T |
23 | 水箱 | 套 | 2 | 透明 |
24 | 支撑框架 | 套 | 1 | 钢质 |
25 | 控制柜 | 台 | 1 | 内装PLC、变频器、交流接触器、控制开关等 |
26 | 连接线 | 条 | 1 | 航空插 |
27 | 考核软件 | 套 | 1 | 中央空调控制实训,可设置15个故障 |
28 | 实验操作指导书 | 套 | 1 | |
29 | 电脑小推车 | 张 | 1 | 喷塑钢结构 |
30 | PLC | 台 | 1 | FX2N-48MR |
31 | 变频器 | 台 | 1 | 三菱FR-S540-0.75K-CH |
32 | 触摸屏 | 台 | 1 | 5.7英寸彩色触摸屏 |
33 | 温度采集模块 | 块 | 2 | 三菱FX2N-4AD |
34 | 压力采集模块 | 块 | 1 | 三菱FX2N-2AD |
35 | 变频调速模块 | 三菱FX2N-2DA | ||
36 | 压力传感器 | 个 | 2 | 量程范围:低压0~0~1.6Mpa、高压0~3.8Mpa |
37 | 服务器 | 套 | 1 | 16口,网络 |
38 | 智能答题系统 | 套 | 1 | 含学生答题器及网络安装 |
39 | 赠送装配维修工具1套 | 套 | 1 | 一字、十字螺丝刀、尖嘴钳、斜口钳、相应3种扳手等 |
40 | 万用表 | 只 | 1 | 数字 |

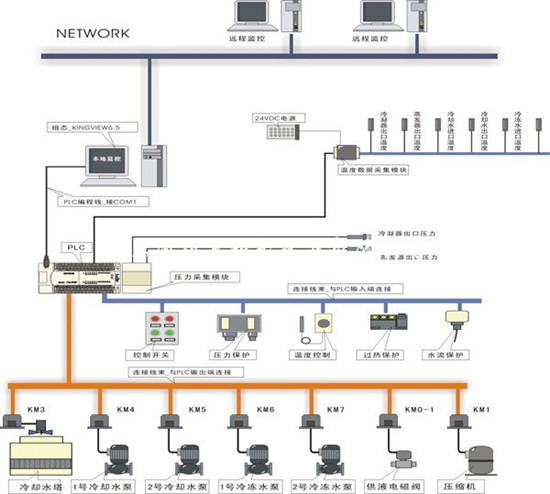

五、系统构成图
